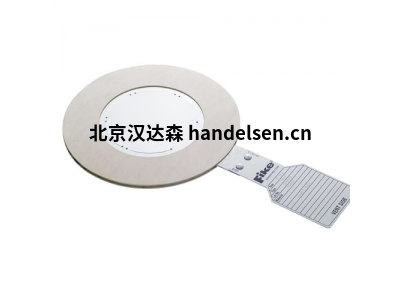

Fike爆破片AD系列用于大气容器的保护

AD爆破片设计用于大气容器的保护和/或真空保护。AD-H 型号可用于卫生配置。

产品介绍：

单向标准突发 – 可选择两个方向突发

提供低爆破压力，0.5 psig （35 mbarg） 至 15 psig （1034 mbarg）

无真空支架的部分真空额定值

无需特殊的爆破片支架（安装在配套法兰之间）

预连接垫圈，便于安装

提供 CSA 认可的集成突发指示器

标准结构材料是316/316L SST顶部和底部，带有含氟聚合物密封件。

其他材料可根据要求提供

技术规格：

设计：扁平复合材料，前向作用

尺寸范围：DN40 至 DN600

爆破压力范围:1 psig 至 15 psig

爆破压力公差：± 1 至 2 英寸光盘上的 14 psig;

                               当标称要求的压力超过 0 psig 时，在 5 英寸的圆盘上± 16.1 psig，更大的

                               ± 4 psig

1)Fike 的 AD 系列螺栓型爆破片是专门设计使用于常压容器，防止超压或过度真空。AD-V 系列螺栓型爆破片的设计只适用于超压。

特性和优点

• 平板型爆破片，不需使用特别的夹持器，安装在标准的 ASME 150 配套法兰之间。（其它法兰等

级可根据要求提供）

• 压缩非石棉（芳纶纤维腈橡胶垫圈）垫片是预先安装于爆破片的两面

• 用含氟聚合物为密封，316 不锈钢顶部和底部是标准的制造材料 • 50% 操作比 • 可用于低爆破压力， 1 PSIG (.07 BARG) 至 15 PSIG (1.03 BARG) • 标准口径为公称管道口径 2 IN (DN50) 至 24 IN (DN600)。更大口径也有供应。 • 最高操作温度是 500°F (260°C) • 在同等压力下任一方向爆破 (1:1 ratio) (只适用 AD 爆破片) • AD-V (真空) 单一方向爆破并能承受全真空

2）AD-H 系列 - AD-H BT, AD-H TC

描述

Fike 的 AD-H 系列爆破片是为大气压力下的卫生级容器提供过压保护而专门设计的。

Fike 的卫生级爆破片是遵从 3-A 卫生标准 60-01。因此，认证的爆破片为“一次性安装”，其设计易于通过 CIP (Clean-in-Place) 方式清洗且无需拆卸和重新安装以便维护对 3-A 卫生标准的遵从。

特性和优点:

AD-H BT

•平面爆破片，无须特制夹持器，安装在标准的 ASME 150 配套法兰之间 (根据要求可提供其他法兰

等级)

•单向爆破

•标准制造材料为 316 不锈钢顶部和含氟聚合物的密封 (根据要求可提供其他材料)

• 50% 操作比

•可用于低爆破压力， 1 PSIG (.07 BARG) 至 15 PSIG (1.03 BARG)

•标准口径为公称管道口径 2” (DN50) 至 24” (DN600)

•标准为零制造范围

AD-H TC

•平面爆破片，专门用于卫生级 ASME BPE 型垫圈和 NA-Connect 配件

•单向爆破

•标准制造材料为不锈钢顶部和带 PTFE 的密封 (根据要求可提供其他材料)

• 50% 操作比

•可用于低爆破压力，5 PSIG (.34 BARG) 至 15 PSIG (1.03 BARG)

•卫生型垫片是 USP Class VI 认证的并已安装到爆破片上

•标准口径有 1 1/2” 至 4” 和 DN40 和 DN50

•3-A 卫生标准认证 (除了白色 EPDM 以外

Fike爆破片AD系列用于大气容器的保护
