BEHLKE 低耦合电容 MOSFET HTS系列 选型规格说明
| 田永福 QQ：2850590589 手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn |
 |
 |
●具有真正继电器特性的多功能高压开关
●TTL信号可控制导通时间
●由于耦合电容较低，简化了EMC并降低了容性损耗
●LC2技术具有最高的瞬态抗扰度
应用笔记一:
C3产品组的开关针对控制侧和接地的耦合电容进行了优化。低耦合电容是高重复率下高效工作的关键。考虑到低噪声发射、良好的EMC行为、稳定的操作和高开关速度，减小的耦合电容也是期望的。LC和LC2开关都能很好地满足这些要求。但如果是最高开关频率(%3E 300千赫)，那么开关系列LC是不错的选择。LC系列的缺点是其有限的瞬态抗扰性，这使得它们对火花放电、短路、不稳定的负载和不稳定的输入电压相对敏感。与此相反，LC2系列开关设计用于恶劣工作条件下的中等开关频率(%3C 300 kHz)。LC2开关对不稳定负载(例如等离子体负载)和不稳定输入电压不敏感。在其散热能力范围内，它们可以抵抗火花放电、短路和过压瞬变。
应用笔记二:
BEHLKE固态开关具有上升和下降时间。如果您的应用不需要全切换速度，我们建议您使用速度限制选项S-TT(上升和下降时间大约慢。50%)，结合输入低通滤波器选项LP。速度限制选项有助于最小化快速高压脉冲电路的高频困难(例如自振荡、自重新触发、振铃等)。)并从总体上简化EMC设计。
应用附注三:
快速MOSFET开关对来自未箝位感性负载或过度布线电感的反向电流相对敏感。
反向电流可能会以不确定的方式开启缓慢的本征(寄生)MOSFET二极管，并可能导致灾难性的开关故障，尤其是在关断阶段以及高关断电流期间。因此，当感性负载或高感性布线连接到开关时，建议始终将MOSFET开关与快速续流二极管网络(快速串联阻塞二极管+并联快速续流二极管)结合使用。
这种保护二极管网络可以通过BEHLKE FDA系列的单个二极管安装在外部。它也可以作为选项I-FWDN集成到交换模块中。
产品代码:
型号包含有关电压、电流和开启行为的编码信息。前几个数字代表以kV为单位的电压，破折号前的最后一个数字表示导通行为(0 =固定导通时间，1 =可变导通时间)。破折号后的数字表示电流，单位为安培x10。特殊功能由第二个破折号后的字母编码。HTS 31-12-LC示例:HTS =高压晶体管开关，3 = 3 kV，1 =可变导通时间，12 = 120安培，LC =低耦合电容。
LC2开关。强大、稳健 请向下查看选项列表。
|
开关模型 |
描述/评论 |
最大值电压[KV] |
峰值电流 |
峰值功率 |
开-抵制。 |
准时 |
|
|
HTS 61-10-LC2 |
● |
带内部控制单元的标准DAP外壳 |
6 |
100 |
0.6 |
2.3 |
120…∞ |
|
HTS 61-20-LC2 |
● |
带内部控制单元的标准DAP外壳 |
6 |
200 |
1.2 |
1.15 |
120…∞ |
|
HTS 61-40-LC2 |
● |
法兰外壳。内部控制单元。 |
6 |
400 |
2.4 |
0.65 |
120…∞ |
|
HTS 61-80-LC2 |
● |
法兰外壳。内部控制单元。 |
6 |
800 |
4.8 |
0.29 |
120…∞ |
|
HTS 121-10-LC2 |
● |
带内部控制单元的标准DAP外壳 |
12 |
100 |
1.2 |
4.6 |
120…∞ |
|
HTS 121-20-LC2 |
● |
带内部控制单元的标准DAP外壳 |
12 |
200 |
2.4 |
2.3 |
120…∞ |
|
HTS 121-40-LC2 |
● |
法兰外壳。内部控制单元。 |
12 |
400 |
4.8 |
1.65 |
120…∞ |
|
HTS 121-80-LC2 |
● |
法兰外壳。内部控制单元。 |
12 |
800 |
9.6 |
0.82 |
120…∞ |
|
HTS 121-120-LC2 |
● |
法兰外壳。里面的或分机。控制单元。高电流端子。I-FWDN集成。 |
12 |
1200 |
14.4 |
0.38 |
120…∞ |
|
HTS 121-240-LC2 |
● |
法兰外壳。里面的或分机。控制单元。高电流端子。I-FWDN集成。 |
12 |
2400 |
18.8 |
0.19 |
120…∞ |
|
HTS 151-10-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
15 |
100 |
1.5 |
6.08 |
120…∞ |
|
HTS 151-20-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
15 |
200 |
3 |
3.04 |
120…∞ |
|
HTS 151-40-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
15 |
400 |
6 |
1.52 |
120…∞ |
|
HTS 151-80-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
15 |
800 |
12 |
0.76 |
120…∞ |
|
HTS 151-120-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
15 |
1200 |
18 |
1.7 |
120…∞ |
|
HTS 151-240-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
15 |
2400 |
36 |
0.85 |
120…∞ |
|
HTS 201-10-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
20 |
100 |
2 |
7.8 |
150…∞ |
|
HTS 201-20-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
20 |
200 |
四 |
3.9 |
150…∞ |
|
HTS 201-40-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
20 |
400 |
8 |
1.9 |
150…∞ |
|
HTS 201-80-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
20 |
800 |
16 |
0.95 |
150…∞ |
|
HTS 201-120-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
20 |
1200 |
24 |
0.63 |
150…∞ |
|
HTS 201-160-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
20 |
1600 |
32 |
0.47 |
150…∞ |
|
HTS 201-200-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
20 |
2000 |
40 |
0.38 |
150…∞ |
|
HTS 201-400-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
20 |
4000 |
80 |
0.19 |
150…∞ |
|
HTS 241-10-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
24 |
100 |
2.4 |
9.2 |
200…∞ |
|
HTS 241-20-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
24 |
200 |
4.8 |
4.6 |
200…∞ |
|
HTS 241-40-LC2 |
● |
法兰外壳。内部或外部。控制单元。高压引线、母线或连接器螺栓。 |
24 |
400 |
9.6 |
2.3 |
200…∞ |
|
HTS 241-80-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
24 |
800 |
19.2 |
1.15 |
200…∞ |
|
HTS 241-120-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
24 |
1200 |
28.8 |
0.76 |
200…∞ |
|
HTS 241-160-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
24 |
1600 |
38.4 |
0.57 |
200…∞ |
|
HTS 241-200-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
24 |
2000 |
48 |
0.46 |
200…∞ |
|
HTS 241-400-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
24 |
4000 |
96 |
0.23 |
200…∞ |
|
HTS 301-10-LC2 |
● |
法兰或管状外壳。内部或外部。控制单元。所有高压连接器选项。 |
30 |
100 |
3 |
11.4 |
200…∞ |
|
HTS 301-20-LC2 |
● |
法兰或管状外壳。内部或外部。控制单元。所有高压连接器选项。 |
30 |
200 |
6 |
5.7 |
200…∞ |
|
HTS 301-40-LC2 |
● |
法兰或管状外壳。内部或外部。控制单元。所有高压连接器选项。 |
30 |
400 |
12 |
2.9 |
200…∞ |
|
HTS 301-80-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
30 |
800 |
24 |
1.43 |
200…∞ |
|
HTS 301-120-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
30 |
1200 |
36 |
2.9 |
200…∞ |
|
HTS 301-160-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
30 |
1600 |
48 |
0.71 |
200…∞ |
|
HTS 301-200-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
30 |
2000 |
60 |
0.57 |
200…∞ |
|
HTS 301-400-LC2 |
● |
法兰外壳。内部或外部。控制单元。高电流端子。 |
30 |
4000 |
120 |
0.29 |
200…∞ |

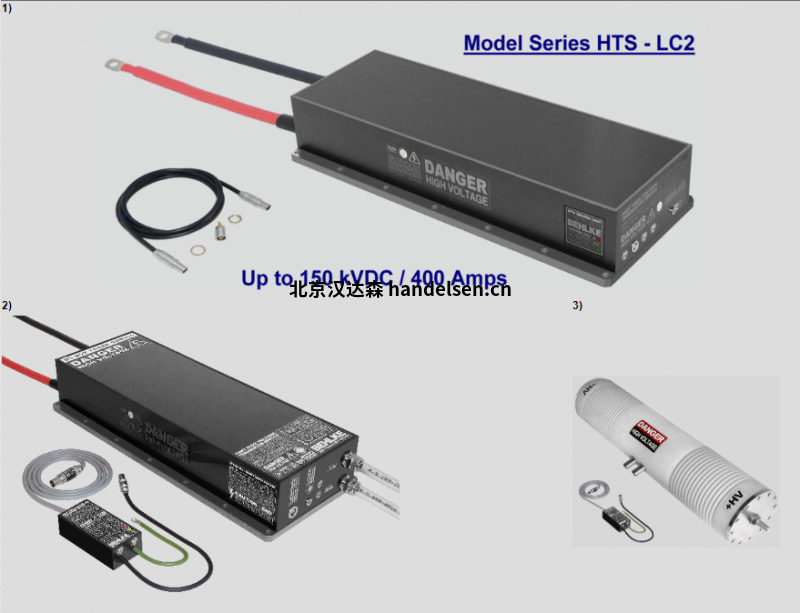

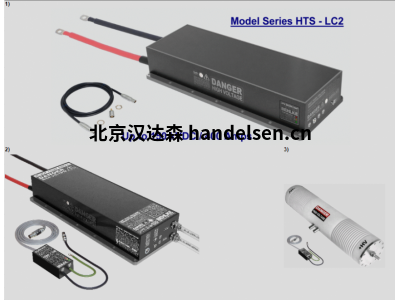

产品组C3 - MOSFET，可变导通时间，低耦合电容
1) HTS 901-10-LC2，采用高压瞬变防护LC2技术的低电容MOSFET开关。该开关旨在满足非常苛刻的工业要求。隔离电压＜150千伏
(可选高达300 kV)。带有内置控制单元(可更换)。90千伏直流电，100安导通电阻＜40欧姆。开启上升时间＜50 ns。
2) HTS 901-10-LC2，同上，但带有选项SEP-C(独立控制单元)和选项DLC(直接液体冷却)。
HTS 1001-20-LC2，高功率MOSFET开关，带选项th(管状外壳)和选项DLC(直接液体冷却)。100千伏直流电，200安一包。上升时间＜最大50 ns。功耗30千瓦
