通过使用超声波监测流过空气传感器的液体中的气泡。在空气传感器内部，两个低强度超声波束在垂直于液体流动的方向上穿过液体路径传输。

如果气泡移动到超声波束之一中，则超声波将部分偏转并且超声波的强度降低。控制器不断测量超声波的强度，如果强度低于阈值，则检测到气泡。液体中的致密颗粒也可以以类似的方式偏转超声波，因此可以被检测到。

非常低灵敏度和非常低灵敏度的测量使用不同的测量技术。它测量空气传感器壁中的超声波振动如何因内部液体的存在而受到抑制。

测量精度取决于空气传感器的校准程度，流速，液体类型，空气传感器的安装方式以及单个气泡或许多气泡以及空气传感器尺寸。

技术参数：

重量：210克

工作温度：0°C至50°C

供电电压：24V±3VDC

电流消耗：最大200mA

继电器：1-4个自由触点（电源关闭时打开）

最大负载：30V DC / AC 500mA

所有四个继电器都连接到一个公共端子（端子3）

防护等级：IP20

环境湿度：0％-90％

测量频率：1.1 - 2.2 MHz

平均输出功率：10mW

连接到：空气传感器：2个FCP / FCS / SAC

液位开关：4个LS / RS

液位传感器：2个LSF

基本配置：

应保护超声控制器D72免受灰尘和水的影响。

它被安装在一个DIN导轨上，它很容易卡入，可以通过向上推和弯曲顶部来移除。

通常它安装在一个柜子里。 通过拉出连接器可以取下绿色连接器端子。

超声控制器应按照国家法规进行安装。 具有所需知识的人员应执行安装。

可选配置：

空气传感器模式：空气传感器监测流动液体中气体或颗粒的存在。

空气传感器非常可靠且易于使用。两个空气传感器可以连接到一个

超声控制器。

电平转换模式：电平转换器是一个小型传感器，连接到外部

容器可以感知容器内液体的存在而不会在容器中形成孔

容器。四个液位开关可以连接到一个超声控制器。

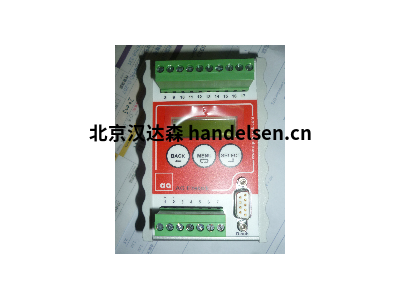

瑞典AQ超声波控制器D72

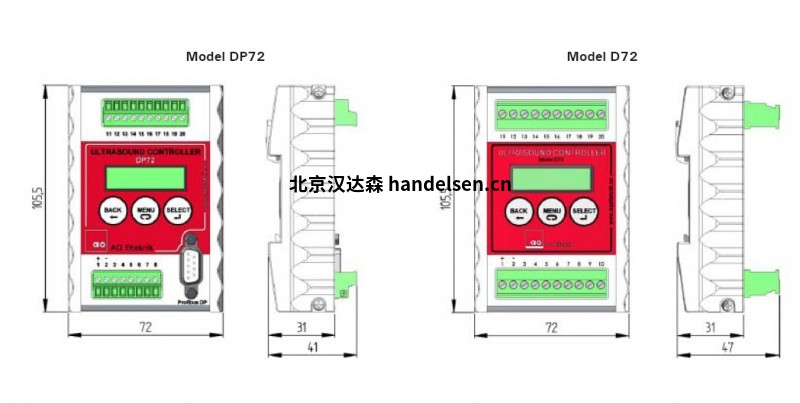

超声波控制器D72 / DP72的技术数据：

重量                         210 g

工作温度                   0°C to 50°C

电压                         24V ± 3VDC

最大电流                  200 mA

继电器 1-4               自由触点（断电时打开）

                               最大负载：30V DC / AC 500mA

                               四个继电器都连接到一个公共端（终端3）

防护等级                  IP20

适用湿度                  0%-90%

测量频率                  1.1 - 2.2 MHz

平均输出功率           10mW

可连接设备               气泡传感器：2个FCP系列或FCS系列或SAC系列

                                液位开关 4个 LS系列或RS系列

                                Level Sensor: 2 pcs LSF

DP72也可以连接到Profibus DP

Profibus DP                  最大比特率1500kbit / s
