AQ 防爆空气传感器 SAC60-77-EX 工作原理

SAC60-77-EX

田永福 QQ：2850590589   手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn

瑞典AQ空气传感器工作无需直接接触液体。在传感器上流动的液体使用声波进行监测。声波记录存在的气体和颗粒，结果显示在一个外部控制单元。 瑞典AQ空气传感器结构紧凑，可从一体式转动而成内部光滑，Ra <0.4um。所有接液部件均由耐酸钢或聚丙烯制成。 瑞典AQ空气传感器可以是CIP（就地清洁），钢制空气传感器可以是SIP（蒸汽就位）到130°C。 AQ空气传感器具有2.1B的可追溯性证书

工作原理

气泡检测原理
通过使用超声波监测流过空气传感器的液体中的气泡。
在空气传感器内部，两个低强度超声波束在方向上穿过液体路径传输垂直于液体流动。
如果气泡移动到超声波束中的一个，则超声波将被部分偏转并且强度为超声波减少。 控制器不断测量超声波的强度，如果它变成了低于阈值，它会检测到气泡。 液体中的致密颗粒也会使超声波偏转并且可以因此被检测到。 为了实现对气泡的非常低的灵敏度，使用不同的技术来测量阻尼效果液体对空气传感器壁的振动有影响。

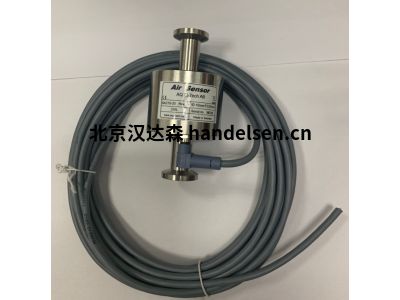

空气传感器

通过超声波监测流经空气传感器的液体，并监测是否存在气泡或气泡的存在。

通过连接的超声波控制器检测到颗粒。空气传感器可靠且容易来使用。它是由一体成型的，内部光滑，Ra值低。

标配:

1、材质316L（耐酸钢），EN 1.4404；

2、卡盘连接；

3、标准线缆长度7m；

可选配置

1、可定制防爆型

2、可订购其他不锈钢牌号的产品，例如：316L - EN 1.4435或904L - EN 1.4539。

3、可根据要求提供定制的管子连接方式。

4、线缆长度可根据要求定制:20m or 40m


操作温度范围  0℃～100℃

最高温度范围 -20℃～130℃（130℃时：最长总时间500小时）

最高压力       1Mpa / 10 bar  在最高温度下

防护等级       IP67


AQ空气传感器可以设置在不同的水平灵敏度。 传感器检测到最大灵敏度气泡小至2mm。在低灵敏度下，传感器检测有无液体。

AQ空气传感器可用于生物制药工业和不同的过程工业：•泵护罩•气泡传感器，AQ空气传感器同时还可应用于爆炸性环境。
