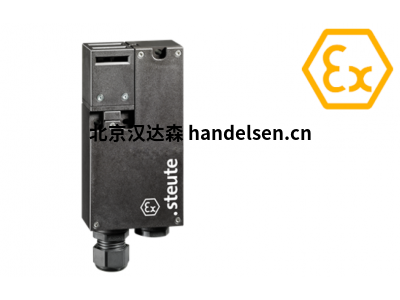

德国Steute防爆电磁联锁装置Steute Ex STM 295 1Ö1S/1Ö1S-R

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Steute Ex STM 295

防爆区 1 和 21

热塑性外壳

配线室

弹簧锁定或电源锁定原理

双重绝缘

锁紧力 1000 N

执行器可根据要求重新定位 90°

仅适用于气体 Ex zone 2 和粉尘 Ex zone 22 的特殊版本

笔记

执行器不包含在开关的交付范围内

技术数据

适用标准EN 60947-5-1、EN ISO 14119、EN 60079-0、EN 60079-1、EN 60079-7、EN 60079-18、EN 60079-31、EN ISO 13849-1

外壳热塑性塑料，玻璃纤维增强，抗冲击，自熄性 UL 94 V-0

执行器不锈钢 1.4301

开关类型类型 2

编码水平低编码

拧紧力矩盖板螺丝：0.5 … 0.6 Nm

开关插件 M3 螺丝连接端子：0.6 Nm

螺线管 M3.5 螺钉连接端子0.8牛米

防护等级IP 64 符合 IEC/EN 60529

B 10 天（10 % 负载）百万

TM _限度。20年

联系材料银

切换系统缓慢动作，主动断开 NC 触点

开关元件2 NC/2 NO、3 NC/1 NO 或 4 NC/2 NO 触点，类型 Zb

联系螺钉连接端子

电缆横截面分钟。0.2 mm² / AWG 24，1.5 平方毫米/AWG 16

电缆入口2 x M20 x 1.5

夹紧范围7 … 12 毫米

额定绝缘电压 U i250伏

额定冲击耐受电压 U imp4千伏

使用类别AC-15；DC-13

额定工作电流/电压 I e /U e启用/信号触点：

3 A/250 VAC；0.25 A/230 VDC 或 1.5 A/250 VAC；0.25 安/230 伏直流电；

直流电磁阀：

0.08 A / 24 VDC +10 %/–15 %

短路保护3 A / 1.5 A gG/gN 保险丝；

直流螺线管：2 A（慢吹）

能量消耗<2.5 VA（连续运行），大值 47 伏安（250 毫秒）

操作周期限度。1200/小时

机械寿命> 500 000 次操作

锁紧力 F1000 牛顿

冲击能量限度。7焦耳

环境温度–20 °C … +55 °C

防爆标记II 2G Ex db eb mb IIC T4 Gb,

II 2D Ex tb IIIC T100 °C Db

IECEx Ex db eb mb IIC T4 Gb,

Ex tb IIIC T100 °C Db

批准BVS 10 ATEX E 053 X

IECEx BVS 11.0030X

类型 物料编号

Steute Ex STM 295 1Ö1S/1Ö1S-R1186429

Steute Ex STM 295 1Ö1S/1Ö1S-R/90°1188541

Steute Ex STM 295 2Ö/1Ö1S-R1445357

Steute Ex STM 295 1Ö1S/1Ö1S-R-FE1186394

Steute Ex STM 295 1Ö1S/1Ö1S-R/90°-FE1188545

Steute Ex STM 295 1Ö1S/2Ö-R-FE1333024

Steute Ex STM 295 2Ö/1Ö1S-R-FE1187282

Steute Ex STM 295 2Ö/1Ö1S-R/90°-FE1188546

Steute Ex STM 295 2Ö1S/2Ö1S-R-FE1249920

Steute Ex STM 295 1NC1NO/1NC1NO-R-FE JPEx1319584

Steute Ex STM 295 1Ö1S/1Ö1S-A1184799

Steute Ex STM 295 1Ö1S/1Ö1S-A/90°1188542

Steute Ex STM 295 2Ö/1Ö1S-A1188560

Steute Ex STM 295 2Ö1S/2Ö1S-A1443318

Steute Straight actuator STM 295-B11183481

Steute Angled actuator STM 295-B51183470

Steute Flexible actuator STM 295-B61435030
