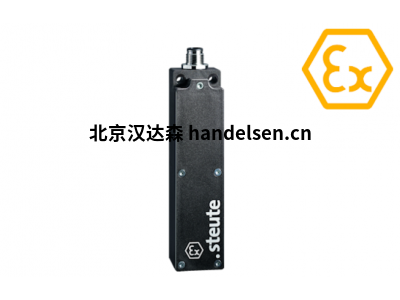

德国Steute 175099防爆联锁装置 EX AZP 415

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Steute EX AZP 415

防爆区 1 和 21

弹簧锁定原理

通过气缸释放

通过双臂曲柄系统轻松打开压力门

高锁定力 3500 N

接球

配线室

仅适用于粉尘 Ex zone 22 的特殊版本可用

笔记

执行器不包含在开关的交付范围内

1 个额外的电缆密封套 M20x1.5 包含在交付中

技术数据

适用标准EN 60947-5-1、EN ISO 14119、EN 60079-0、EN 60079-1、EN 60079-7、EN 60079-31、EN ISO 13849-1

外壳铝压铸，搪瓷饰面

覆盖铝，搪瓷饰面

执行器金属锌

开关类型类型 2

编码水平低编码

拧紧力矩盖板螺丝：0.5 … 0.6 Nm

开关插件 M3 螺丝连接端子：。0.6牛米

防护等级IP 67 符合 IEC/EN 60529

B 10 天（10 % 负载）200万

TM _限度。20年

开关插入2 个 Ex 95

联系材料银

切换系统缓慢动作，主动断开 NC 触点

开关元件1 NC/1 NO 触点 + 1 NC/1 NO 触点

联系螺钉连接端子

电缆横截面分钟。0.2 mm² / AWG 24，1.5 平方毫米/AWG 16

电缆入口2 x M20 x 1.5

夹紧范围7 … 12 毫米

额定冲击耐受电压 U imp4千伏

额定绝缘电压 U i250伏

约定发热电流I6个

额定工作电流/电压 I e /U e6 安/250 伏交流电；0.25 安/230 伏直流电

使用类别AC-15

短路保护6 A gG/gN 保险丝

解锁气缸，大值 允许 3 - 7 巴；管直径 4 毫米

环境温度T6：–20 °C … +40 °C；

T5：–20 °C … +55 °C

操作周期限度。1200/小时

辍学延迟< 50 毫秒

机械寿命> 100 万次操作

锁紧力 F3500 牛顿

一体式抓球锁紧力50 - 200 N，可调

冲击能量限度。7焦耳

防爆标记II 2G Ex de IIC T6/T5 Gb,

II 2D Ex tb IIIC

T80 °C/T95 °C Db

IECEx Ex de IIC T6/T5 Gb,

Ex tb IIIC T80 °C/T95 °C Db

批准DMT 02 ATEX E 255 X

IECEx BVS 07.0018X

类型 物料编号

Steute Ex AZP 415 1Ö1S/1Ö1S1175099

Steute 执行器

类型 物料编号

Steute 直线执行器 AZM 415-B11171889

类型 物料编号

Steute 灵活的执行器 AZM 415-B21171890

Steute 灵活的执行器 AZM 415-B31171892

类型 物料编号

Steute 带手柄的执行器 AZM 415-B4pS1172016

类型 物料编号

Steute 执行器 AZM 415-B30-011184310

Steute 执行器 AZM 415-B30-021182251

Steute 执行器 AZM 415-B30-031172017

Steute 执行器 AZM 415-B30-041172018

Steute 执行器 AZM 415-B30-051186090

Steute Actuator AZM 415-B30-061186306

Steute 执行器 AZM 415-B30-071172019

Steute 执行器 AZM 415-B30-081172020
