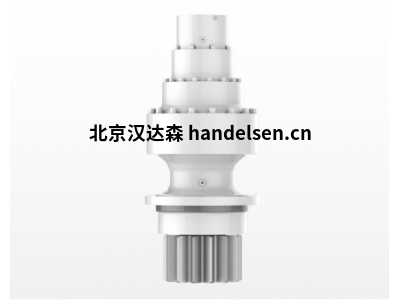

ZOLLERN旅行驱动器行走驱动器ZHP 2.220型滑入式齿轮机构
| 孙粗 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
ZOLLERN 的行走驱动器已在极端应用条件下得到验证。提供紧凑型系列和滑入式齿轮机构系列。
ZOLLERN 紧凑型系列有 11 种整体尺寸
ZOLLERN 滑入式齿轮机构系列的6种整体尺寸
扭矩范围高达 2，300，000 Nm（标配）
传输范围广
扩大供货范围，如联轴器、制动器、电动/液压马达
专为重型机器设计
应用
工程机械：格斗臂起重机、电缆挖掘机、钻机
行业：矿用挖掘机
变速器齿轮尺寸
ZOLLERN ZHP 2.220
ZOLLERN ZHP 2.240
ZOLLERN ZHP 2.260
ZOLLERN ZHP 2.270
ZOLLERN ZHP 2.290
ZOLLERN ZHP 2.310
ZOLLERN ZHP 2.320
ZOLLERN ZHP 2.340
ZOLLERN ZHP 2.350
ZOLLERN ZHP 2.360
ZOLLERN ZHP 2.380
ZOLLERN ZHP 5.31
ZOLLERN ZHP 5.32
ZOLLERN ZHP 5.34
ZOLLERN ZHP 5.36
ZOLLERN ZHP 5.38
ZOLLERN ZHP 5.40
ZOLLERN 回转齿轮箱
ZOLLERN回转齿轮箱主要用于车削齿圈和大直径减摩回转支承，例如在起重机中。它们已在最恶劣的应用条件下得到验证。
ZOLLERN 回转齿轮箱基于模块化设计，还提供增强的供货范围（电机、联轴器、制动器）。
针对每个应用案例检查小齿轮回转环齿配对，并优化小齿轮的齿形以确保较长的使用寿命。
17种整体尺寸，2种形状（法兰底部和法兰顶部）
功率范围为 1，000 Nm 至 1，550，000 Nm（标准）
齿轮比 17 至 4，680（标准）
可提供扩展的供货范围，例如联轴器、制动器、电动/液压马达
所有主要船级社的型式认证
针对特定应用的解决方案
应用
船舶：船舶起重机、移动式港口起重机、重型起重机、船厂起重机、搬运设备
工程机械：移动式起重机、钻机、电缆挖掘机
行业：堆垛机、取料机、斗轮挖掘机、矿用挖掘机
公称尺寸
3.13
3.15
3.19
3.20
3.22
3.24
3.25
3.26
3.27
3.29
3.31
3.32
3.33
3.34
3.36
3.38
3.40
ZOLLERN 绞盘齿轮箱
Zollern 绞盘齿轮箱是行星齿轮，完全集成在绳筒中。它们已在ZOLLERN绳索绞车中得到广泛应用证明，包括在极端条件下。
ZOLLERN 绞盘齿轮箱基于模块化系统。它们具有扩展的交付范围，例如带有电机、联轴器和制动器，并且可以轻松集成到绳索绞盘中。
18 种整体尺寸
功率范围为 1，000 Nm 至 2，500，000 Nm（标准）
齿轮比 21 至 1，200（标配）
适用于极高速度
所有主要船级社的型式认证
针对特定应用的解决方案
应用
船舶：船舶起重机、移动式港口起重机、重型起重机、船厂起重机、搬运设备
工程机械：移动式起重机、钻机、电缆挖掘机
行业：输送系统、工艺起重机、室内起重机的张紧系统
公称尺寸
4.13
4.15
4.19
4.20
4.22
4.24
4.25
4.26
4.27
4.29
4.31
4.32
4.33
4.34
4.36
4.38
4.40
4.44
ZOLLERN 工业减速机
ZOLLERN工业齿轮是为连续使用而设计的行星齿轮。它们已在极端应用条件和特殊应用中得到验证。
ZOLLERN 工业齿轮基于模块化系统。它们可配备电机、联轴器和制动器。提供不同的输出和驱动器型号。可以与锥齿轮和正齿轮组合。
19 种总尺寸
功率范围为 1，000 Nm 至 4，000，000 Nm（标准）
齿轮比 17 至 4，680（标准）
扩大供货范围，如联轴器、制动器、电动/液压马达
不同的输出和驱动型号
与锥齿轮和正齿轮组合
针对特定应用的解决方案
应用
船舶：船舶起重机、移动式港口起重机、重型起重机、船厂起重机、搬运设备
工程机械：钻机、隧道掘进机
行业：糖厂、堆取料机、斗轮挖掘机、矿用挖掘机、辊压机、挤出机、压光机
类型
5.15
5.19
5.20
5.22
5.24
5.25
5.26
5.27
5.29
5.31
5.32
5.33
5.34
5.36
5.38
ZOLLERN 隧道掘进机齿轮箱
ZOLLERN齿轮箱为世界各地的隧道掘进机提供动力，这些掘进机用于公路和铁路交通或水和废水供应的隧道掘进。
ZOLLERN隧道掘进驱动器用作主驱动器，螺旋钻驱动器和安装驱动器。它们是硬岩隧道掘进机、土压（EPB）和微隧道掘进机及其组合的核心部件。
设计比传统驱动解决方案紧凑 30%
驱动扭矩高达 3，000，000 Nm（标配）
液压和电动驱动变型
液冷，可连续使用
集成抱闸和过载离合器
带齿轮箱、同步电机（大于 400 kW）和逆变器的整体驱动解决方案
应用
施工机械：硬岩隧道掘进机、土压隧道掘进机（EPB）、微型隧道掘进机双、单模式掘进机。
插入式行星减速机
类型 千瓦功率高达 最大输出扭矩 最大静态输出扭矩 硬岩应用比率 土压平衡应用比率
5.29 75 - 250 KW 125 千牛米 185 千牛米 21 - 35 45 - 112
5.31 200 - 300 kW 175 千牛米 225 千牛米 18 - 40 54 - 147
5.32 300 - 400 kW 280 千牛米 345 千牛米 29 - 40 45 - 128
5.33 350 KW 300 千牛米 450 千牛米 - 108
5.40 670 KW 2.200 千牛米 3.000 千牛米 - 64
带集成和支撑输出小齿轮的行星减速机
类型 千瓦功率高达 最大输出扭矩 最大静态输出扭矩 率 输出小齿轮上的模块
3.22 85 KW 16，8 千牛米 25，2 千牛米 21 - 45 12 - 14
3.27 60 - 100 kW 80 千牛米 91，5 千牛米 112 16
3.32 300 - 400 kW 280 千牛米 345 千牛米 61 - 177 25
ZOLLERN 糖厂齿轮箱
ZOLLERN糖厂齿轮箱已在世界各地以ZOLLERN和Dorstener品牌使用超过40年。
产品范围不断扩大，从单驱动解决方案扩展到多驱动解决方案，并辅以ZOLLERN同步电机。
7种行星减速机总尺寸
功率范围从 550，000 Nm 到 6，300，000 Nm / 100 kW 到 1，500 KW（作为标准）
齿轮比从 130 到 501（作为标准）
扩大供货范围，如联轴器、制动器、电动/液压马达
提供不同的输出和驱动型号
直齿轮和锥齿轮单独或组合
应用
行业： 糖厂
类型
5.34
5.36
5.38
5.40
5.42
5.44
5.46
