JAKOB KM 20金属波纹管联轴器技术规格
JAKOB KM 20金属波纹管联轴器技术规格
JAKOB KM 20金属波纹管联轴器技术规格：
额定扭矩：20 Nm
zui大扭矩：40 Nm
扭转刚度：5.2 Nm/arcmin
转动惯量：0.14 10 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
质量：约 0.3 公斤
材料设计：波纹管：不锈钢 1.4571
花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB KM 35/81金属波纹管联轴器技术规格：
额定扭矩：35 Nm
zui大扭矩：70 Nm
扭转刚度：5.8 Nm/arcmin
转动惯量：0.17 10 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
质量：约 0.37 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB KM 35金属波纹管联轴器技术规格：
额定扭矩：35 Nm
zui大扭矩：70 Nm
扭转刚度：5.8 Nm/arcmin
转动惯量：0.14 10 kgm²
zui大轴向轴偏差：± 0.8 mm
zui大横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
质量：约 0.3 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB KM 60/87金属波纹管联轴器技术规格：
额定扭矩：60 Nm
zui大扭矩：120 Nm
扭转刚度：8.7 Nm/arcmin
转动惯量：0.31 10 kgm²
zui大轴向轴偏差：± 0.9 mm
zui大横向轴偏移：0.3 mm
轴向弹簧刚度：49 N/mm
横向弹簧刚度：260 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
质量：约 0.51 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB KM 60金属波纹管联轴器技术规格：
额定扭矩：60 Nm
zui大扭矩：120 Nm
扭转刚度：8.7 Nm/arcmin
转动惯量：0.29 10 kgm²
zui大轴向轴偏差：± 0.9 mm
zui大横向轴偏移：0.3 mm
轴向弹簧刚度：49 N/mm
横向弹簧刚度：260 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
质量：约 0.5 公斤
材料设计：波纹管：不锈钢 1.4571,花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB KM20/81金属波纹管联轴器技术规格：
额定扭矩：20 Nm
扭矩：40 Nm
扭转刚度：5.2 Nm/arcmin
转动惯量：0.17 10 kgm²
轴向轴偏差：± 0.8 mm
横向轴偏移：0.25 mm
轴向弹簧刚度：51 N/mm
横向弹簧刚度：190 N/mm
工作温度范围：-40° 至 +200°C
允许的运行速度： 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
质量：约 0.37 公斤
材料设计：
波纹管：不锈钢 1.4571
花鼓：高强度铝
夹紧螺钉：ISO 4762 - FKL 12.9
压线：黄铜
JAKOB KM 20金属波纹管联轴器技术规格JAKOB Antriebstechnik金属波纹管联轴器特性：
• 扭矩高达 50,000 Nm
• 高扭转刚度
• 温度高达 350°C
• 高速
• 可选不锈钢设计

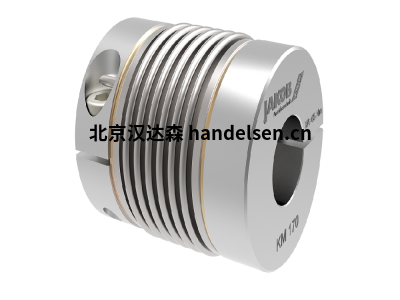

JAKOB Antriebstechnik KM系列金属波纹管联轴器特征
• 易于安装 两侧易于夹紧的轮毂
• 6 轴波纹管 - 具有成本效益的标准
• 扭矩范围：20 - 1,300 Nm
• 轴直径：8 - 85 mm
JAKOB KM系列金属波纹管联轴器特征型号：
JAKOB KM 20 / 81
JAKOB KM 20
JAKOB KM 35/81
JAKOB KM 35
JAKOB KM 60/87
JAKOB KM 60
JAKOB KM 80 / 102
JAKOB KM 80
JAKOB KM 170 / 104
JAKOB KM 170
JAKOB KM 270 / 106
JAKOB KM 270
JAKOB KM 400 / 112
JAKOB KM 400
JAKOB KM 600
JAKOB KM 900
JAKOB KM 1300
