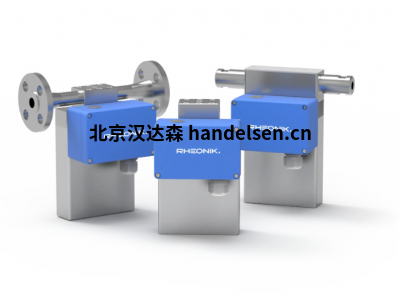

RHEONIK RHM 015流量传感器

范围：0.002公斤/分钟至最高 1.2 公斤/分钟



压力：高达 1481 酒吧 (21480 磅/平方英寸）



温度： -196°C （-321°华氏度） 最高 +210°C （410°华氏度）



精度：率的0.1%



材料： SS 316L / SS 316Ti， 合金 C22 – 2.4602， 超级双相 – 1.4410， 山特维克 HP160

额定流量（Qnₒm）*0.6 千克/分钟（1.32 磅/分钟）



最大流量 （Qmₐₓ）*1.2 千克/分钟（2.65 磅/分钟）



典型最小流量（Qmin）*0.002 千克/分钟（0.004 磅/分钟）



串行管/单路径：串行”传感器的流速 Qmₐₓ、Qnₒm 和 Qmin 将为上述并行/双路径版本的 50%。



工作温度：流体温度范围选项涵盖 -196 °C 至 +210 °C（-320 °F 至 +410 °F）

有关集成变送器版本，请参阅变送器数据表



环境温度：-50 °C 至 +80 °C（-60 °F 至 +180 °F）。提供高温版本，适用于高达 +210 °C （+410 °F） 的烤箱安装



压力等级：1481 公斤 （21480 psi） – 取决于材料不带集成变送器的电气连接传感器M20 x 1.5 标准电缆入口，适用于 JM、SM 接线盒版本



可选型号：25/1“ NPT 或 M5 x <>.<>（仅适用于 SM）或 <>/<>” NPT（仅适用于 SM）用于 PM 接线盒版本的 M16 x 1.5 标准电缆入口到远程 RHE 发射器的最大电缆长度 100 m/330 ft.



传感器外壳材料：不锈钢 304（标准），SS 316（可选）涂层铝接线盒，SS 316接线盒（可选）外壳类型

防护等级 IP 66、NEMA 4（标准）、IP 66/67、NEMA 4X（可选）



接液材料：流量管 SS 316 L、超级双相、山特维克 HP160® 或合金 C22歧管 SS 316 L， 密封件 FKM， FFKM， FVMQ， EPDM标准法兰 SS 316 Ti，其他连接 SS 316 L可根据要求提供附加/客户特定材料过程连接几乎任何 - Rheonik AnyPipeFit承诺。有关机械结构页面上此数据表中未列出的类型/尺寸，请咨询工厂



压力等级合规性：PED 2014/68/EU 第 4 条第 3 款 （SEP）



认证和批准：ATEX / IECEx 认证区域 0、1、2（参见数据表）



北美认证 Cl. I， Div. 1， 2， Gr.A、B、C、D、0、1、2 区（参见数据表）



美国船级社 （ABS）



测试和检验



所有传感器都经过水压测试、校准，并提供可追溯的校准证书。提供定制的校准和测试服务



项目文档和质量保证，服务



Rheonik为大型和复杂的工程项目提供全套服务。

提供的典型服务包括但不限于：



原产地和合格证书、工厂证书

数据手册包括WPAR，WQS，NDT，测试和质量计划，功能测试，校准程序，定制包装，工厂验收等。

根据项目规格进行喷漆

陆上/海上启动和调试服务
