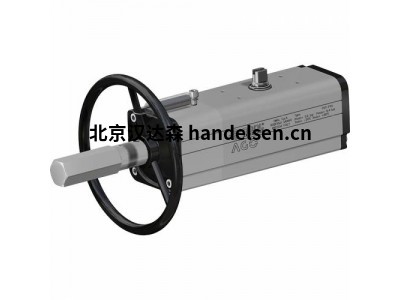

意大利OMAL手轮执行器DANV0060411S

意大利OMAL手轮执行器DANV0060411S

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

1.自润滑的密封滑动轴承

降低活塞与缸筒之间的摩擦力；

即便长期停用，亦可避免密封件与缸筒发生粘连。

2.缸筒、套管和传动轴的硬度超过50 HRC

更强的执行器内部抗力

3.缸筒和活塞之间的滚动摩擦

更小的摩擦力

4.滚动摩擦的十字滑块(通过活塞和无传动装置的轴，将线性运动转换为旋转运动)。

活塞和传动轴之间的摩擦力更小，从而减少零部件磨损

打开和关闭时有着更强的起动扭矩

相较于齿轮和齿条式执行器，其尺寸更小，安装空间需求更低

相较于齿轮和齿条式执行器，其重量更小(-30% Kg/Nm)，建造基础设施时可降低成本

相较于齿轮和齿条式执行器，其耗气量更低，(双效：-40% 空气 cm³/Nm；单效：-20% 空气 cm³/Nm)，能够有效降低压缩机的工作负荷，或直接使用小尺寸压缩机。

5.滑动缸筒

得益于较低的表面粗糙度(0.15μRa)，可以降低轴承的磨耗。

自DAN15型号起接埠NAMUR电磁阀的接口

无需安装额外基座

在OMAL自有设施内完成全部生产流程

对加工各个阶段的管控

ATEX认证

可安装于潜在易爆的环境内

高达SIL3等级的认证

更高的运行安全等级

技术参数

扭矩介于60Nm~3840Nm之间。

法兰接口标准：EN ISO 5211

F05 - F07 - F10 - F12 - F14 - F16

符合15714-3标准

旋转角度：92°(-1°，+91°)

起动扭矩：与供应压力成正比；具体请参见表格。

对于任意一台执行器，DA后的数字即对应于压力为5.6bar时的起动扭矩(Nm)。

ATEX认证型号符合欧盟《2014/34/UE》ATEX防爆条例。*ATEX型号的代码末尾处添加“YX”

运行条件

温度：-20℃~+80℃。（特殊型号：高温=-20℃~+150℃；低温=-50℃~+60℃）

额定压力：5.6bar；作业压力：8.4bar。

流体源：无需润滑且经过滤的压缩空气。

需要润滑时，请使用与NBR材质相兼容的油料。

如有需要，我司制造的1/4转气动执行器可加装手动操纵装置。

单效和双效型号均可集成这一装置。

为了使系统良好运行并保持装置的机械完整，使用手动操纵装置执行任何操作之前，必须检查并确保气动执行器的压缩气体供应已断开。

手动操纵装置可直接作用于气动执行器的主要机械传动组件，操纵手轮的扭矩符合EN 12570标准，输出扭矩值等于执行器的标定扭矩值。

DANV0060411S

DANV0060412S

DANV0106411S

DANV0120411S

DANV0180411S

DANV0240411S

DANV0360411S

DANV0480411S

DANV0720411S

DANV0960411S

DANV0960412S

DANV1440411S

DANV1440412S

DANV1920411S

DANV1920412S

DANV3840E1600A
