Teadit® 金属垫片 911/911T 可安全密封极其危险的化学品。



泰迪特集团

TEADIT®集团是全球公认的关键流体密封工艺创新产品开发和制造的领导者。Teadit®开发的各种密封解决方案已成为许多行业的重要工具，包括炼油，化学加工和发电行业。Teadit®已帮助许多行业实现了在其设施内实现零排放环境的目标。Teadit®不断投资于研发，以跟上行业需求的发展。



Teadit® North America位于德克萨斯州休斯顿。在全球范围内，我们在南美、欧洲和亚洲设有办事处。TEADIT®开发的各种密封解决方案是实现我们所服务的许多行业的无泄漏目标的基础。





梯队-高频 ™

专为氢氟酸 （HF） 设计



描述和应用

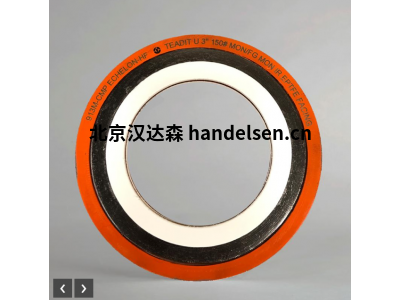

Teadit® 的 Echelon-HF 垫片专为氢氟酸 （HF™） 设计，可安全密封极其危险的化学品，以及缝隙腐蚀问题，是绝佳的选择。该设计基于 ASME B16.20 螺旋缠绕（主密封），带有凸轮异形蒙乃尔®内圈，提供内圈和 ePTFE 面的所有优点，并具有创建向管道孔延伸的辅助密封的额外好处。



应用



Echelon-HF垫片的典型应用是HF™烷基化服务，其中碳钢法兰可能会受到极端的缝隙腐蚀。我们的HF烷基化服务标准和经过验证的配置将柔性石墨填料用于螺旋缠绕部分和ePTFE面，形成整体环/内圈，为极其危险的化学品提供增强的缝隙腐蚀保护。如果不接受此配置，则可以使用其他朝向组合。



特征



凸轮异形蒙乃尔内圈可压缩 ePTFE 面内圈

低

应力设计绕组

APX2 柔性石墨填料

定制尺寸可用

在德克萨斯州帕萨迪纳制造





缠绕

TEADIT®工厂自1965年以来一直生产螺旋缠绕垫片。它位于巴西最大，最先进的工业和冶金综合体中。

1975年，TEADIT®搬进了现在的现代化设施。1982年，当TEADIT®与另一家从事金属膨胀节，减震器和特殊波纹管制造的公司合并时，该工厂进一步扩大。今天，TEADIT®是世界上最大的螺旋缠绕垫片，伸缩缝和波纹管制造商之一。



工业密封解决方案

产品型号：

款式911/911T

款式911M

913型

914型

913M-OX型

913M CMP型

款式913M



夹套

夹套垫片由金属护套内的柔软柔韧芯组成。金属护套几乎任何以板材形式发现的金属或合金都可以用作夹克;它的选择必须考虑到要密封的流体。金属护套的厚度为 0.016 英寸（0.4 毫米）至 0.020 英寸（0.5 毫米）。设计以下建议基于实际应用的成功： 受内外径限制的垫片：垫片内径 = 凹槽内径加上 1/16 英寸（1.6 毫米）。 垫圈外径 = 凹槽外径减去 1/16 英寸（1.6 毫米）。 受外径限制的垫片： 垫圈内径 = 法兰内径加上最小 1/8 英寸（3.2 毫米）。 垫圈外径 = 凹槽外径减去 1/16 英寸（1.6 毫米）。 非密闭垫片： 垫圈内径 = 法兰内径 pIus 1/8 英寸（3.2 毫米）。垫片外径=螺栓圆直径减去螺栓直径。填料标准填充材料是柔性石墨。可以使用其他填料，如陶瓷、PTFE 或其他金属（波纹状、扁平或锯齿状）。



夹套垫片

具体型号；

款式926/929

923和927型



凸轮

凸轮型 942和946



垫片905 金属最佳



固体

940型



金属垫片的填料/饰面材料

金属垫片的填料/饰面材料



金属垫片补充材料

合金和颜色代码表



Teadit® 金属垫片 911/911T 可安全密封极其危险的化学品。
