德国Spieth 导向衬套，可以最佳地调整所需的紧密导向间隙

品牌简介

作为一家创新的技术领导者和中型公司，Spieth自1953年以来一直在开发，生产和销售用于机械和设备工程的精密元件。独特且获得多项专利的斯皮思机器元件被全球所有知名的机床制造商和设备制造商安装。这是因为斯皮思调节螺母、夹紧套件、导套、导轨、径向滑动轴承和夹紧螺母在应用的安全性、性能和成本效益方面具有明显的优势。

精确到微米级的绝对质量和精度 - 这是我们对驱动和导向部件的机械连接、轴承和固定的要求。

应用领域；

机械和设备工程

泵、压缩机、真空发生器

机床制造

测试和测量设备

食品/制药

驾驶

导向衬套 – 这完全取决于态度

产品系列；

FDK/FDL 系列

FSK/FSL系列

FAK/FAL系列

得益于斯皮思原理，斯皮思导向衬套（间隙可调的圆形导轨和夹具）为具有高功率密度和高动态负载的现代、高效和经济的机器设计开辟了新的维度。

易于制造的环境部件可以在通常的ISO公差范围内进行设计。在装配过程中，可以最佳地调整所需的紧密导向间隙。可以考虑周围零件中的小几何误差以及操作影响，例如更高的温度 - 并且很容易在以后重新调整游戏。

应用

在机器和夹具结构中，Spieth的圆形线性导向元件是使用滑动导向的优点（例如高阻尼）和需要尽可能低的导向间隙时的首选 - 例如在导向架，圆形滑块导轨，尾座套筒，压挺杆等上。除了线性运动外，还可以同时进行旋转运动。但是，出于润滑原因，不允许纯旋转运动（滑动轴承）。通过适当设计的润滑剂供应，高加速度值是没有问题的。

FAK/FAL系列的导向衬套是圆形直线导轨和夹紧元件，用于精确的套筒/立柱导向，如果套筒/立柱也要在任何位置精确地居中夹紧。例如，这用于机床上的套筒，在启动或进给运动处于静止状态后，需要绝对的自由游隙。夹紧和松开过程可以根据需要重复。

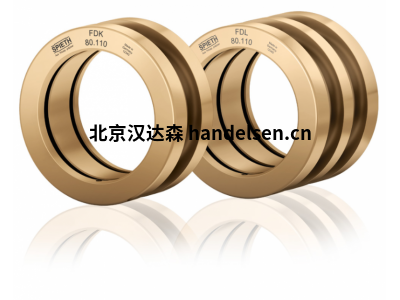

导套系列 FDK/FDL

斯皮思FDK/FDL系列导套适用于通过轴配合g5的连接部件进行间隙调整。

FDK/FDL系列导向衬套价格低廉，可随时安装。

通过轴配合 g5 的连接部件调整间隙。精确、可间隙可调的圆形导轨。价格低廉，可随时安装。滑动摩擦与最小的导向间隙相结合。组装过程中可调节。连接部件易于制造。高衰减。简单、快速的组装和拆卸。

具体型号；

FDK 20.37

FDL 20.37FDK 25.42FDL 25.42FDK 30.47FDL 30.47FDK 35.55FDL 35.55FDK 40.62FDL 40.62FDK 45.68FDL 45.68FDK 50.72FDL 50.72

FDK 55.80FDL 55.80FDK 60.85FDL 60.85FDK 65.90FDL 65.90FDK 70.100

导套系列 FSK/FSL

斯皮思的 FSK/FSL 系列导向衬套适用于通过轴配合 g5 的集成调节螺钉进行间隙调整。

斯皮思的FSK/FSL系列导向衬套得益于斯皮思原理，为现代机器设计开辟了新的维度。
