德国KTR otex系列弹性体联轴器 可以选型

弹性联轴器是用来联接两轴使其一同旋转，以传递扭矩和运动的一种机械传动装置，在国民经济各领域有着的应用。由于被联接的两轴不可能完全对中，而出现不对中是由于机组的制造误差、安装误差、承载后的变形以及温度的变化等因素引起的。所以就要求联轴器不仅能传递扭矩和运动，而且能吸收两轴的不对中，且对机组的附加影响应尽量小。联轴器的发展和演变始终围绕着这个目标进行。





由于常见齿轮泵与电机连接时两个元件都是轴连接，所以要实现电机与齿轮泵的连接就必须加装联轴器。

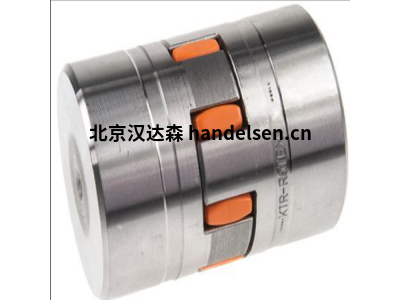

KTR rotex系列梅花弹性联轴器是利用梅花弹性元件置于两半联轴器凸爪之间，以实现两半联轴器弹性联接的联轴器。

KTR rotex系列梅花弹性联轴器特点:

1.具有较高弹性(低刚度,大柔度),承受公称扭矩时转角为10度,最大转矩时为25度,可以降低轴系固有振动频率,改变柴油机动力装置轴系的扭振特性,使柴油机在需用转速范围内不出现危险的共振转速.

2.具有较好的阻尼减振特性,可以吸收部分振动能量,减少通过振点时的振动振幅,降低轴段扭振应力.

3.具有较高弹性(低刚度,大柔度),承受公称扭矩时转角为10度,最大转矩时为25度,可以降低轴系固有振动频率,改变柴油机动力装置轴系的扭振特性,使柴油机在需用转速范围内不出现危险的共振转速.可以吸收和降低柴油机输出转矩的波动,对装有减速齿轮箱的柴油机动力装置而言,可以减少变动转矩时对齿轮面敲击,延长齿轮使用寿命

齿轮泵与电机联轴器安装方法：

1、安装前应首先检查电机和齿轮泵两轴是否同心，两轴表面是否有包装纸和碰伤，夹壳联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同电机、齿轮泵的直径和轴伸长度尺寸相符。一般选型时，让电机和齿轮泵端半联轴节长度小于其轴伸长度10—30mm为好。2、为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范围之内。

3、找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时，跳动值应不大于0.08。

4、操作工须知：梅花联轴器在启动设备前应先检查梅花联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开;停机顺序相反。(请每月将轮胎联轴器外部用机油涂刷一遍)。

5、安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母，用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。

梅花联轴器是一种应用很普遍的联轴器，也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。特性是弹性弹性体一般都是是工程塑料或是橡胶组成。弹性联轴器的寿命也就是弹性的寿命。由于弹性是是受压而显而易见受拉。一般弹性体的寿命为10年.由于弹性具有缓冲，减振的作用，所以在有强烈振动的场合下使用较多。弹性体的性能极限温度，决定了联轴器的使用温度，一般为-35至+80度.今天我们，就来讲讲选择梅花联轴器的方法。

在实践中，常可能出现的事故有：

1、联轴节轴线撞歪，联轴节撞不进：为防止这类事故，除要在校准轴线、联轴节孔与轴的位置、撞块位置时做到正确无误外，还要注意，撞击点位置要选好，第一、二下要轻，待进人一段距离(约1/3)后，方可用力猛击。

2、其他事故可能有：滑块联轴器撞块滑轮因位置没紧固而向后退、葫芦链条滑下来、燃料不足、火警等，均要事先加以注意，在工具准备和操作训练阶段中仔细检查。3、当在主轴上事先已安装好轴承、机械密封等精密部件时禁止用力打击和撞击联轴器，以防损伤或损坏精密部件。

梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械强度，市面上还有一种爪盘是铸件，能够大批梅花联轴器两种类型梅花联轴器两种类型量的生产，而且免去了加工损耗。所以在价格方面比机加工要低很多。但是铸件的性能不是很好。在一些重要的场合下还是最好不要采用。并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙(爪齿脱落)。

(1)紧凑型、无齿隙，提供三种不同硬度弹性体;

(2)可吸收振动，补偿径向和角向偏差;

(3)结构简单、方便维修、便于检查

(4)免维护、抗油及电气绝缘、工作温度20℃-60℃;

(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣;

(6)固定方式有顶丝，夹紧，键槽固定。
