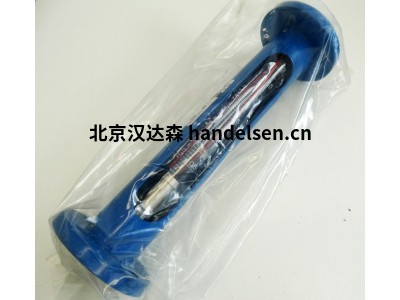

德国Kirchner und Tochter RA 77-MSK12流量计

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Kirchner und Tochter测量单元 RA 77 和 FA 77 基于可变面积浮动原理。

Kirchner und Tochter流量计由一个 PVC 电枢和一个由硼硅酸盐玻璃制成的测量锥体组成。凭借这些设计特点，RA 77 / FA 77 设备结合了经典 VA 流量计和纯塑料测量设备的优点：经济高效，几乎可以抵抗所有腐蚀性介质，以及高精度的量杯，可以对其进行校准以满足任何要求。特别是对于水和侵蚀性介质，这种设计已经证明了自己。因此，RA 77 / FA 77 经常用于化学工业和水处理厂。

通过安装可在整个测量范围内调节的电气限值开关，该设备可用作检测器。

Kirchner und Tochter RA 77 / Kirchner und Tochter FA 77

校准硼硅酸盐测量锥

特定于要测量的媒体的比例尺

电枢由塑料制成

有机玻璃半壳作为防碎保护

由于简单的操作模式而可靠

耐侵蚀性介质

性价比高

可选限值开关

Kirchner und Tochter 类型系列

Kirchner und Tochter RA 77，带螺纹连接/胶合套管

Kirchner und Tochter FA 77，带法兰连接

Kirchner und Tochter RA/FA 77-MSK1，带限值开关（常闭）

Kirchner und Tochter RA/FA 77-MSK12，带限值开关（常开）

Kirchner und Tochter RA/FA 77-MSKW，带限值开关（转换）

技术数据

标称压力额定值

和耐温性

电枢的

PN 10，温度为0至+20°C

聚氯乙烯：40°C时6巴

PP：80°C时1.5巴

聚偏氟乙烯：80°C时5.5巴

工作压力见第3页测量范围表

测量范围1:10

精度等级

误差限（G）1,6%

线性限（qG）50%

VDE/VDI 3513第2页（2008年8月）

连接RA77

活接头螺母和胶合套管符合DIN 8063，可选螺纹符合DIN EN ISO 228 T1

连接FA77法兰PN 10，符合DIN EN 1092-1，其他根据要求

材料

保护管PVC CAW管，带检查窗，深灰色

配件和插件RA 77

标准：聚氯乙烯

可选：PP、PVDF

法兰FA 77标准：PVC

可选：PP、UP-GF

测量玻璃硼硅酸盐玻璃

分隔屏有机玻璃

垫圈标准：EPDM

可选：FKM

液体浮子1）标准：PVC红色

可选：1.4571、PP、PVDF

气体浮子1）标准：PVC红色

可选：阳极氧化铝、PP、PVDF带限值开关PVC红色带磁芯
