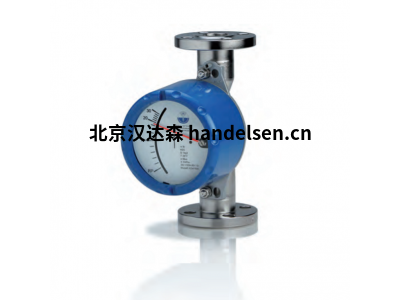

德国Kirchner und Tochter SGM-IK1-EM流量计

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Kirchner und Tochter  SGM 的功能基于可变面积浮动原理。

在所有需要可靠设备来指示瞬时值和监测管道流量的情况下，SGM 是测量液体和气体流量的可靠设备的之选。由于浮子的垂直位置通过磁力传输到千分表，与带有玻璃管的标准型可变面积流量计相比，SGM 也适用于测量不透明介质的流量。每个设备都经过单独校准以满足客户的具体要求，并配有特定的介质秤。

对于过程控制，流量计可以配备限值开关和/或带电气模拟输出的测量变送器。

全金属装置，通过磁耦合指示

耐压和耐温性高

DN 15 至 DN 100

低压损失

可选地

限值开关

模拟输出 4 – 20 毫安

防爆设计

聚四氟乙烯内衬

卧式安装

类型系列

版本说明

SGM全金属器件

带有电信号输出的SGM-EM

SGM-EMZ，带电信号输出和累加器

SGM-IK1，带一个感应开关（SC3,5-20-Y）

SGM-IK2，带两个感应开关（SC3,5-20-Y）

SGM-IKS1，带一个电子开关（SB3,5-E2）

SGM-IKS2，带两个电子开关（SB3,5-E2）

SGM-IK1-EM，带一个感应开关和电信号输出

SGM-IK2-EM，带两个感应开关和电信号输出

SGM-IKS1-EM，带一个电子开关和电信号输出

SGM-IKS2-EM，带两个电子开关和电信号输出

可选版本/描述

SGM EEx全金属装置，防爆设计

SGM-EM EEx，带电信号输出，防爆设计

SGM-IK1 EEx，带一个感应开关，防爆设计

SGM-IK2 EEx，带两个感应开关，防爆设计防爆设计

SGM-IK1-EM EEx，带一个感应开关和电气信号输出，防爆设计

SGM-IK2-EM EEx，带两个感应开关和电气信号输出，防爆设计

技术数据

测量精度

标准（VA/C4）

替代品（聚四氟乙烯/陶瓷）

1.6符合VDI/VDE 3513第2部分

2.5符合VDI/VDE 3513第2部分

指示器部分

物理比例。单位，例如l/h，m³/h

刻度长度90毫米

标准范围1:10

防护等级IP 67，NEMA 4X

允许工作压力

公称直径15、公称直径25、公称直径50、公称直径40

公称直径80，公称直径100，公称直径16

连接

法兰连接符合EN-1092-1，

可选：ANSI B 16.5、JIS B 2220

螺纹连接可选：DIN 11851、DIN EN ISO 228
