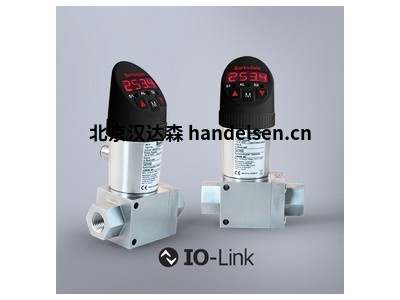

BARKSDALE压力开关BDS3000

BARKSDALE压力开关BDS3000

祁佳强
QQ：2850590582

手机：17744536447
电话：010-64714988-216
传真：010-64714988-668
邮件：tk7@handelsen.cn

祁佳强邮箱：tk7@handelsen.cn电话：010-64714988-216

BDS3000现在与IO链接选项！BDS3000 是专为过滤系统应用而构建的电子差分压力开关，其微分压力范围高达 500 psid，最大普通压力为 2，500 psi。

发射机功能通过提供模拟输出信号 0 至 10V 直流和 4 至 20mA 提供，如果需要，可进行现场选择。安装期间，全比例输出可调整至低至 FSO 的 25%，从而具有更大的灵活性，从而减少储存多个压力范围的需要。
汉达森祁佳强手机/微信177*4453*6447

大型 14 段 LED 角度显示屏美观美观，可从多个视角清晰地读取过程压力。安装孔是内置的，因此可以更轻松地安装在各种方向，以满足您的系统需求。即使必须倒置安装该单元，内部软件也能够旋转其显示器 180°。此外，320° 可旋转电气连接和显示外壳使安装单元变得非常简单，有助于降低安装成本，使安装方法和位置具有多功能性。强大的 EMI 保护可在当今的工厂中实现稳定的输出，这些工厂都存在 EMF 和高功率对讲机和 VFD。此外，IP67级的等级住房使这个单位适合最潮湿的环境，甚至完全淹没。

BDS3000 与 IO-link 相结合，将巴克斯代尔技术产品专业知识和定制能力的核心优势与 IO-link 的前瞻性通信协议相结合，支持全球工业市场的关键愿景之一工业 4.0。

特征

测量范围：差价： 0 - 500 psid
外壳评级：4X 型（IP65） / 类型 6 （IP67）
两个开关点
0.50%精度
模拟输出 4 - 20 mA 或 0 - 10 V
卓越的 EMI 保护
显示和电子连接：可旋转 320°
简单的导航菜单
IO-链接数字通信接口
适合快速循环应用
液压和气动兼容

技术规格

压力范围

压力范围代码	微分压力	证明压力	证明压力	共同压力
压力范围代码	P1+P2 （PSID）	P1+P2 （PSID）	P2+P1 （PSID）	P1=P2 （PSI）
0015P	0-15	30	15	2500
0100P	0-100	200	100	2500
0500P	0-500	1000	150	2500

通用规范*

传感器元件：

压电传感器

材料：
湿件：

外壳：
密封：

不锈
钢配件 316 L 不锈钢传感器

304 不锈钢，PBT
FKM 氟弹性体

操作要素：

3 个易响应按钮

外壳评级：

类型 4X （IP65） / 类型 6 （IP67）

保护等级：

第三

电气连接：

插头 M12 x 1， 5 针

过程连接：

1/4" 《不扩散条约》女性（低边和高边）

尺寸：

3.00 x 1.60 x 4.81 英寸

重量：

约1.5磅

A/D 转换器：
分辨率：
扫描速率：

12 位（每个测量跨度 4，096 步）
1000/s

线性错误：

+lt;±0.5%f.s.在+25°C

温度影响：

TC零和±0.2%FSO/10K
TC跨度<±0.3%FSO/10K

补偿范围：

32°F 至 122°F （0°C 至 +50°C）

重复性：

±0.1%

温度范围：

            介

            质：

            电子： 存储：

-13°F 至 212°F （-25°C 至 +100°C）
14°F 至 158°F （-10°C 至 +70°C）
-22°F 至 176°F （-30°C 至 +80°C）

电源1：

15 至 32 V 直流，反向极性保护（SELV，PELV），2 类

功耗：

约 50 mA（无负载）

数字显示：
显示速率：

4 位 14 段 LED 红色显示屏，数字高度 0.35 英寸（9 毫米）
20/s

错误显示：

LED 红色和字母数字显示屏

模拟输出：
当前输出：
扫描速率：
电压输出
：额
定值：调整范围：

4-20
mA 2 毫
秒 0
至 10 V
DC 最大 10 mA 25% 至 100% f. s.

晶体管切换输出：

切换
功能：切换输出：
切换点和间歇的
调整范围：切换频率：
加载：
延迟：
状态显示：

通常打开/正常关闭，标准
/窗口模式和诊断功能可调 PNP

0% 至 125%
f. s. 最大
100 Hz Max. 500 mA，短路防
0.0
s 至 50.0 s 可调 LED（s）红色

IO 链接通信接口：

传输类型：IO-
链接修订：SDCI
标准：
配置文件：SIO
模块：
所需的主端口类型：SIO
输出：
最小过程周期时间[ms]：
设备ID：

COM2 （38.4
kBaud） 1.1

IEC 61131-9
智能传感器，过程数据
变
量
，设备识别，设备诊断是 A 1 模拟 /

2 二进
制（开关点） [查看产品配置器] 2.5 0x071。。。
