Endress Hauser压力变送器Evo2工作原理与特点简介



压力变送器是工业应用中常用的一种压力传感器，广泛应用于水利水电、铁路交通、智能建筑、生产自控、航空航天、石化、油井、电力、船舶、机床、管道等众多行业。

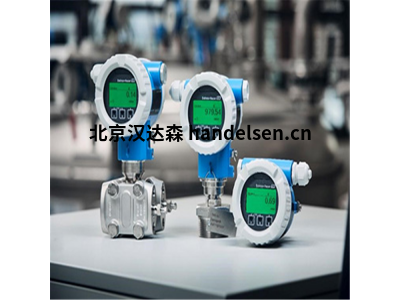

恩德斯豪斯（Endress+Hauser）压力变送器Evo2



恩德斯豪斯（Endress+Hauser）压力变送器工作原理如下：

1、压力变送器变送器



在了解压阻式压力变送器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变变送器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。







2、陶瓷压力变送器



原理抗腐蚀的压力变送器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。



陶瓷是一种*的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长期稳定性好。高特性，低价格的陶瓷传感器将是压力变送器的发展方向。



3、扩散硅压力变送器



被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。





4、压电压力变送器传感器



压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质*消失（这个高温就是所谓的“居里点”）。由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广泛的应用。现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。



可蓝牙调试的新一代智能压力变送器Evo2.0

　　最高精度 0.025%

　　产品亮点:

　　智能安全

　　●产品研发遵循 IEC 61508 标准，贯穿安全设计理念

　　●采用 CRC 校验和算法，确保安全参数始终稳定不变

　　●绿色背光显示切换至红色，醒目标识提醒报警事件

　　操作简便

　　●安装Endress+Hauser SmartBlue app，通过 Bluetooth 蓝牙接口,仪表操作直观明了

　　●提供多种操作向导，大大简化了仪表调试的复杂性

　　●配备 HistoROM 智能数据存储单元， 轻松实现安全参数传输

　　●无需打开面板，通过光敏按键即可操作仪表

　　提高生产力

　　●心跳技术自监测功能，能够及时检测出异常工况和引压管堵塞

　　●心跳技术自校验功能，无需中断生产过程

　　●心跳技术自诊断功能
