德国müller 流量控制阀，特别适用于精确的配料应用



品牌介绍：

德国müller co-ax ag公司成立于1960年，并开发出设计的同轴阀系列。凭借 丰富的经验，可靠而经过严格测试的材质，过硬的管理。

CO-AX的阀适用 于真空、气态、液态、胶状、磨粒、污染性以及侵蚀性等各种介质。主营：CO-AX电磁阀_CO-AX电动调节阀_CO-AX气动调节阀_CO-AX自力式调节阀_CO-AX温度调节阀_CO-AX压力调节阀_CO-AX电动球阀_CO-AX电动蝶阀_CO-AX气动蝶阀_CO-AX真空泵_CO-AX加热器_CO-AX电缆_CO-AX温度传感器_CO-AX同轴阀_CO-AX气动球阀

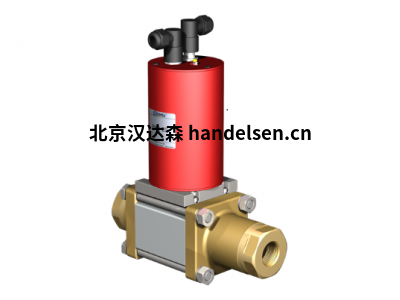

流量控制阀



该系列包括具有两个连接的阀门，由电动机操作。它们的特征在于，阀门行程可以通过电机使用设定点信号（4-20 mA或0-10 V）无级调节并保持在适当位置。这使得该系列特别适用于精确的配料应用，因为伺服电机可靠地处理1%的设定值偏差。



特别是，RMQ 20 和 32 系列在高压范围和高流量之间表现出特别有利的关系，同时由于其压力均衡设计，功耗非常低。 这可以实现 16 至 64 bar 的压力级。体积流量可根据型号在 0 至 20 m³/h 范围内无级调节。它们通常与液体介质一起使用，例如冷却剂、油、乳化液或水 +80°C，但通常也适用于气体介质。同轴设计可确保工艺介质在运行时的低噪音水平。



RMQ 10 和 15 系列包括插装式设计的位置调节阀。这些阀门的特点是高压范围和非常精确的剂量之间的比例特别有利。由于设计，压力 舞台限制为25巴。根据标称宽度，无级计量范围可以从几滴调整到 45 l/min – 有关详细信息，请参阅数据表。



插装阀在德语中也被称为“Patronenventil”。阀芯通过三个螺钉连接到阀体上。一旦安装在管道系统中，该系统就具有阀芯可以 如有必要，只需几分钟即可更换。不再需要使用大型扳手从管道上拆卸整个阀体;只需要松开三个螺钉。RMQ 10 和 15 适用于 适用于温度高达 +80°C 的各种气体和液体介质。 带软管密封的版本可用于极其脏、磨蚀性或粘性介质。RMQ 10 至 32 阀的外壳材料由 铝、黄铜或不锈钢取决于类型。



所有RMQ阀的另一个特点是调整过程中的功耗非常低。根据压力阶段的不同，它相当于 10 到 19 瓦。达到所需的阀门位置后， 电机关闭，控制管以毫米级精度保持在此位置，直到设定点下一次变化。因此，该阀系列没有定义的NC或NO原位 - 当断电时，， 阀门保持在最后到达的位置。只要设定值没有变化，阀门根本不需要任何能量（睡眠模式）。因此，RMQ阀门被认为是非常节能的。由于 仅此一项，阀门在过去就已成功用于该地点只有非常低的电源的情况下。在没有控制空气或足够强大的电源单元的情况下，操作 气动或磁力驱动的阀门几乎是不可能的;在这种情况下，RMQ阀由于其低功耗而可以提供可行的解决方案。



由于边际功率消耗，与介质接触的阀门组件即使在持续运行时也不会预热。这使得它们甚至可以用于高度敏感的计量应用，例如 测试台，即使是通过阀壳进入工艺管道的最小量的热传递也是不允许的。



由于所有RMQ的打开和关闭都特别轻柔，因此这些阀门也可用于所有没有压力峰值，振动和开关冲击的平稳和温和的过程工作流程至关重要的情况，即使在极端情况下也是如此 高流速。



默认情况下，所有阀门的盖子上都配有 LED。这纯粹是阀门上电机和/或行程运动的视觉指示。只要电机处于运动状态，LED 就会亮起。它一关闭 电机到达行程位置并关闭。另一方面，闪烁的 LED 表示阀门故障（未达到阀门行程），出于安全原因，电机仍处于该位置。通常，这样的故障 可以通过简单的“复位”（拔出连接塞 1 秒）删除指示，但有时实际上是过程中的大颗粒污垢卡在阀座和控制管之间，并且 需要删除。在任何情况下，LED 指示灯都是轻松关注阀门状态的有效手段。



可选地，阀门还可以配备额外的实际值输出。与LED不同，这允许在客户的机器控制上以电气和实时方式观察阀门的行程调整 系统。由于RMQ阀由于其设计而移动缓慢，因此在某些应用中，从设定值到实际值的时间差异特别重要。可直接观察行程运动 并利用实时输出的实际值进行评估，远离阀门并直接在机器控制系统上。实际值信号通过阀盖上的单独连接器访问。无级信号 范围从“阀门关闭时为 4 mA”到“阀门打开时为 20 mA”。必要时甚至可以对实际值版本进行改装。



所有RMQ阀也可以在现场集成到闭环控制回路中。通常，在这种情况下，阀门与客户选择的合适体积流量计一起使用。它在哪里 技术上是必要的，这种组合确实可以实现最高的精度水平和最佳结果。在这种情况下，同轴与客户之间的密切合作在过去已被证明是有效的 定义最佳控制电路参数。



具体型号；

RMQ 10 PC

RMQ 15 PC

RMQ 20

RMQ 32
