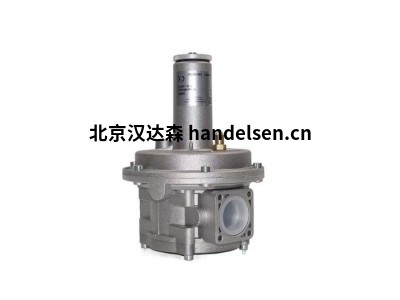

意大利MADAS 燃气 空气比例调节阀 AG/RC系列
意大利MADAS 燃气 空气比例调节阀 AG/RC系列
意大利MADAS(马达斯)AC/RC系列是一种新型的燃气与空气比例调节阀。它主要应用在诸如各种工业窑炉、燃烧炉等需用燃气与空气比例调节的地方。是按照UNIEN12067-1 和UNIEN 12078 准则制造，并获得欧洲CE 认证和ISO9001质量认证的最新型燃气设备
| 王新宇 QQ：2668476640 手机微信同步：13390167995 电话：010-64714988-216 传真：010-64714988-668 邮件：2668476640@qq.com |
AG/RC系列
燃气 空气比例调节阀
技术参数:
1.阀体材料:压铸合金铝
2.密封材料;NBR橡胶
3.金属内件:不锈钢和黄铜
4.适应温度:-15℃-+60℃
5.调节范围:燃气/空气:1/1或1/2-1/20
6连接方式:螺纹接口(DNI5-DNSO)符合EN10226标准
法兰接口(DN65-DN100)符合ISO7005 标准
7.燃气压力调节:0.2mbar-120mbar
8.燃气最高压力:500mber
9.适用介质:煤气、天然气、液化石油气等无腐蚀性气体
10.公称压力;PN16
功能与安装:
-空气/燃气比例调节间是在空气压力变动时，保持空气、燃气比例恒定的设备 -它可以使空气/燃气比例达到1:1 或混合比例数从1:2至 1:20
-空气/燃气比例调节闵必须按气流流动方向安装，按箭头(在阀体上)所指方向水平安装。(按安装示例)。
一进气端压力必须高于控制端压力。
一为了使空气/燃气比例达到1:1,必须直接把图示中空气取样管③和连接器①合适的连接 -为了使空气/燃气比例从1:2到1:20,必须调节如图所示的调节器调节流量。 -安装如安装图所示。
一空气压力表与图示中④连接 -调节图示中⑤确保空气顺畅
-通过调节图示中②达到所要求的空气设定值
调节方法:
燃气/空气比例调节:1:20设定:空气压力:0-400mba
然气压力:0-20mbar
1.先将图示中②螺丝拧紧,关闭气源
2.调节伺服马达。空气压力最高设定在400mbar
3.慢慢拧开图示中②螺丝，然后调节图示中⑦调节螺丝，使燃气出口压力设定20mbar(在压力表上可读出)。
这样整个设定结束。当空气压力在0-400mbar变化时，感气压力在0-20mhar之间
