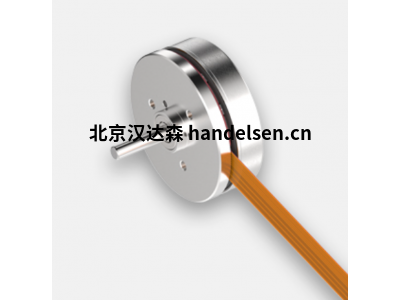

maxonEC60flat直流无刷电机功率150W开式转子带霍尔传感器和电缆
maxonEC60flat直流无刷电机功率150 W开式转子带霍尔传感器和电缆
RSC光感锁”通过反作用力，来抑制轻型架灯桥造成的干扰性震荡。
maxon EC 90 flat体积小、功率强，且运转精确，因为电机丝毫延迟、或移动幅度偏差都会影响稳定效果，maxon使得舞台灯光布置变得简单
maxonEC60flat直流无刷电机功率150 W开式转子带霍尔传感器和电缆
maxon无刷直流电机分类：
具有电子换向的maxon EC电机具有转矩特性良好、功率高、转速范围大和使用寿命长久等优点。 它调节性能出色，因此可实现精确定位。maxon EC-max电机为高性价比系列。 如果使用空间较为狭小，还可选择maxon盘式电机
1.ECX SPEED系列：可达到高转速（至120000 rpm）并可消毒灭菌达2000次；
2.EC系列：直径4 – 90mm，功率1.2 – 400W；转矩性能优异、功率高、转速范；围大、使用寿命长；
3.EC-max系列：直径16 – 40mm，功率5 – 120W；无刷式设计，适用于长时间运行，性价比高；
4.EC-4pole系列：直径22 – 32mm，功率90 – 480W；4极强力电机拥有好的体积重量单位功率比， 使用寿命长。
5.EC-i系列：性能强劲，无刷且价格经济；尺寸紧凑；直径30 - 52 mm，功率30 - 180 W；
6.EC flat系列：薄型设计的无刷DC 盘式电机；直径9.2 – 90mm，功率0.2 – 260W；性能优异，价格经济；带有霍尔传感器和内置电子装置。
7.EC frameless flat：无框电机套件仅包括转子和定子——无轴承、无电机轴。外径仅为43至90 mm，结构紧凑。
maxon EC60flat直流无刷电机功率150 W开式转子带霍尔传感器和电缆
额定电压值
额定电压 48 V
空载转速 4020 rpm
空载电流 224 mA
额定转速 3230 rpm
额定转矩（最大连续转矩） 437 mNm
额定电流（最大连续负载电流） 3.63 A
堵转转矩 4870 mNm
堵转电流 43.2 A
最大效率 86 %
特征值
相间电阻 1.11 Ω
相间电感 1.28 mH
转矩常数 113 mNm/A
转速常数 84.8 rpm/V
转速/转矩斜率 0.837 rpm/mNm
机械时间常数 7.1 ms
转子惯量 810 gcm²
热参数
外壳-环境热阻 2.01 K/W
绕组-外壳热阻 1.5 K/W
绕组热时间常数 19.6 s
电机热时间常数 72.5 s
环境温度 -40...+100 °C
绕组最高允许温度 +125 °C
机械参数
轴承类型 球轴承
最大允许转速 6000 rpm
轴向间隙 0 mm，径向负载为 < 15 N 时
0.14 mm，径向负载为 > 15 N 时
最大轴向载荷（动态） 12 N
最大轴向压配合力（静态） 170 N
（静态，支撑轴） 8000 N
最大径向载荷 112 N, 5 mm（距离法兰）
其它参数
极对数 7
相数 3
重量 365 g
无传感器方波换向
电机转子的位置是通过检测感应电压来确定的。
驱动器估算感应电压 (EMF) 的过零点，经过一个由电机转速决定的延时后进行电流的换向 (EMF过零点后延迟30°).
在堵转和低速时，电压信号过小且无法准确检测到过零点。因此，在启动时需要采用特殊的算法(类似于步进电机的控制)。
为了使EC电机实现无传感器换向，需要在电子装置内创建一个虚拟的星型连接点。
无传感器换向的特点
启动过程不能确切定义
不适合低速运行和动态应用
可高速连续运行（风扇、铣切机、钻孔机）
