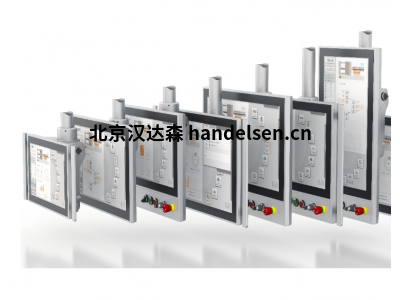

B&R自动化面板 5000 摆臂多点触控

滑动、缩放、滚动

多点触控系统通过直观的滑动、缩放和滚动手势等优势在工业环境中迅速普及。带有投射电容式触摸屏的宽屏自动化面板的尺寸范围从 15.6“ 到 24"，具有高清就绪或全高清分辨率。

2、组件和模块

辅料

物料编号描述

5ACCRHMI.0000-000 人机界面接地夹

5ACCRHMI.0007-000 用于摆臂的HMI安装工具： - 1x 扭矩扳手 0.4 - 2.0 Nm - 1x 扭矩扳手 2.0 - 10.0 Nm - 1x 六角头钻头 3.0，长度 89 mm - 1x 六角头钻头 5.0，长度 89 mm - 1x 梅花 10 位，长度 90 mm - 1x 梅花 20 位，长度 89 毫米 - 1x 梅花 25 位，长度 89 毫米 - 1x 梅花 30 位， 长度 89 毫米

板

物料编号描述

5AP5130.156B-000自动化面板 15.6“ 高清 TFT - 1366 x 768 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5130.156C-000自动化面板 15.6“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5130.185B-000自动化面板 18.5“ 高清 TFT - 1366 x 768 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5130.185C-000自动化面板 18.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5130.215C-000自动化面板 21.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5130.240C-000自动化面板 24.0“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5230.156B-000自动化面板 15.6“ 高清 TFT - 1366 x 768 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 扩展选项 - 用于 PPC2100 / PPC2200 / 链接模块

5AP5230.156C-000自动化面板 15.6“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 扩展选项 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5230.185B-000自动化面板 18.5“ 高清 TFT - 1366 x 768 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 扩展选项 - 用于 PPC2100 / PPC2200 / 链接模块

5AP5230.185C-000自动化面板 18.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 扩展选项 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5230.215C-000自动化面板 21.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 扩展选项 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5230.215I-000自动化面板 21.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 纵向格式 - 扩展选项 - 用于 PPC2100 / PPC2200 / 链路模块

5AP5230.240C-000自动化面板 24.0“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多点触控（投射电容式） - 摆臂安装 - 横向格式 - 扩展选项 - 用于 PPC2100 / PPC2200 / 链路模块

链接模块

物料编号描述

5DLSD4.1001-00自动化面板链接模块 - SDL4 接收器 - 用于自动化面板 923/933/1000 - 用于自动化面板 5000

5DLSDL.1001-00自动化面板链接模块 - SDL/DVI 接收器 - 用于自动化面板 923/933/1000 - 用于自动化面板 5000

安装单元

物料编号描述

5ACCMA00.0000-000AP5000 摆臂安装单元

5ACCMA00.0001-000AP5000 摆臂安装单元 - 1 个后置 USB 接口

5ACCMA00.0002-000AP5000 摆臂安装单元 - 2 个后置 USB 接口

5ACCMA00.0100-000HMI VESA IP54 安装单元 - 仅通过合适的电缆垫圈提供密封性。

5ACCMA00.0101-000HMI VESA IP54 安装单元，带 USB - 密封性仅由合适的电缆垫圈提供。

5ACCMA01.0100-000AP5000 VESA 安装单元 IP10/IP20 - IP20 带 5AP5120.*-000 - IP10 带 5AP5130.*-000， 5AP5230.*-000

处理

物料编号描述

5ACCHD00.156B-000AP5000 摆臂手柄 - 用于面板 5AP5130.156B/156C-000

5ACCHD00.185B-000AP5000 摆臂手柄 - 用于面板 5AP5130.185B/185C-000

5ACCHD00.215C-000AP5000 摆臂手柄 - 用于面板 5AP5130.215C-000

5ACCHD00.240C-000AP5000 摆臂手柄 - 用于面板 5AP5130.240C-000

5ACCHD01.156B-000AP5000 摆臂手柄 - 用于面板 5AP5230.156B/156C-000

5ACCHD01.185B-000AP5000 摆臂手柄 - 用于面板 5AP5230.185B/185C-000

5ACCHD01.215C-000AP5000 摆臂手柄 - 用于面板 5AP5230.215C-000

5ACCHD01.215I-000AP5000 摆臂手柄 - 用于面板 5AP5230.215I-000

5ACCHD01.240C-000AP5000 摆臂手柄 - 用于面板 5AP5230.240C-000

操作元件

物料编号描述

5ACCSE00.0000-000RAFIX 22 FS+ 按钮 - 带 5 个可更换的彩色镜片 - 无颜色，红色、绿色、蓝色、黄色 - 常开触点 - 白色 LED 照明

5ACCSE00.0000-001RAFIX 22 FS+ 按钮 - 带 5 个可更换的彩色镜片 - 无颜色，红色、绿色、蓝色、黄色 - 常闭触点 - 白色 LED 照明

5ACCSE00.0000-002RAFIX 22 FS+ 按钮 - 带 5 个可更换的彩色镜片 - 无颜色，红色、绿色、蓝色、黄色 - 常闭触点 - 常开触点 - 用白色 LED 照明

5ACCSE00.0001-000RAFIX 22 FS 紧急停止按钮

5ACCSE00.0002-000RAFIX 22 FS 按键开关 2x90°

5ACCSE00.0003-000RAFIX 22 FS 按键开关 1x90°

5ACCSE00.0004-000RAFIX 22 FS+ 选择开关 1-90°

5ACCSE00.0005-000RAFIX FS 22+ USB IP65 400 mm

3、自动化面板 5000 摆臂多点触控突出

从 15.6 英寸高清到 24 英寸全高清的宽屏格式

投射电容式多点触控

DVI、SDL 和 SDL3 的连接

高品质、防刮擦外壳，无积污边缘

可选配手柄

可进行手套操作

顶部或底部安装灵活

操作简单

摆臂设备可带触摸屏或附加控制元件。双手手势可用于防止意外触发关键操作。模拟电阻式单点触控变体完善了产品范围。按钮、选择开关、钥匙开关和集成的急停按钮为用户提供了舒适性。

布线简单

电缆通过摆臂系统安装，并连接到具有IP65防护等级的易于接近的区域，这使得使用廉价的标准电缆成为可能。安装的面板直接接线在摆臂上。设置设备的方式与安装的设备相同。选择最新一代贝加莱显示传输技术Smart Display link 3的客户将受益于纤薄的RJ45连接器，非常适合摆臂中可用的有限空间。

安装灵活

贝加莱自动化面板支持吊坠和基座安装。面板设计便于检修所有操作元件和电缆。这是通过取下整个后盖来完成的，后盖与面板本身一样，提供IP65防护等级。

可以安装侧把手，以便用户可以轻松地将面板移动到最佳位置。作为摆臂系统的替代方案，自动化面板 5000 也可以安装在 VESA 显示器支架上。
