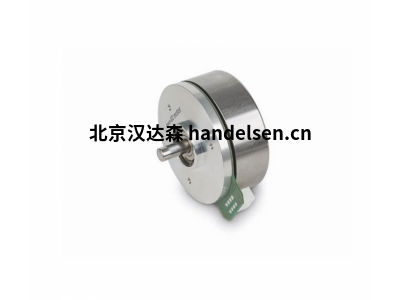

maxonECframeless45盘式扁平电机半导体行业应用机器人关节谐波减速
maxonECframeless45盘式扁平电机半导体行业应用机器人关节谐波减速
maxonECframeless45盘式扁平电机直流无刷半导体行业应用高效驱动器
maxon无刷EC flat电机以及光学编码器、制动器和丝杠轴构成晶圆升降高精度机电式驱动系统。
maxon无刷EC flat无刷电机是薄型设计，直径9.2 – 90mm，功率0.2 – 260W，性能优异，该系列盘式电机带有霍尔传感器和内置电子装置。
maxon直流无刷电机分类：
maxon_EC-i 30 HT
maxon直流无刷电机分类：
maxon_EC-i 30 HT
maxon_EC-i 30
maxon_EC-i 40
maxon_EC-i 40 HT
maxon_EC-i 52 HT
maxon_EC-i 52 OM
maxon_EC-i 52 VEN
maxon_EC 9.2 flat
maxon_EC 14 flat
maxon_EC 20 flat IE
maxon_EC 20 flat
maxon_EC 32 flat
maxon_EC 45 flat
maxon_EC 45 flat, cable
maxon_EC 45 flat OR
maxonECframeless45盘式扁平电机直流无刷半导体行业应用高效驱动器
额定电压值
额定电压 24 V
空载转速 6100 rpm
空载电流 234 mA
额定转速 4780 rpm
额定转矩（最大连续转矩） 128 mNm
额定电流（最大连续负载电流） 3.22 A
堵转转矩 1270 mNm
堵转电流 34.3 A
最大效率 84 %
相间电阻 0.7 Ω
相间电感 0.463 mH
转矩常数 36.9 mNm/A
转速常数 259 rpm/V
转速/转矩斜率 4.9 rpm/mNm
机械时间常数 12.3 ms
转子惯量 240 gcm²
外壳-环境热阻 3.59 K/W
绕组-外壳热阻 4.09 K/W
绕组热时间常数 29.5 s
电机热时间常数 180 s
环境温度 -40...+100 °C
绕组最高允许温度 +125 °C
机械参数
轴承类型 keine
最大允许转速 10000 rpm
轴向间隙 -1 mm，径向负载为 < 0 N 时
-1 mm，径向负载为 > 0 N 时
最大轴向载荷（动态） 0 N
最大轴向压配合力（静态） 0 N
（静态，支撑轴） 0 N
最大径向载荷 0 N, 5 mm（距离法兰）
其它参数
极对数 8
相数 3
重量 143 g
方波换向te
由三个内置式霍尔传感器反馈转子位置。相差120° 布置的霍尔传感器每转提供六种不同的信号组合。
根据传感器的状态，三相绕组可以有六种不同的导通状态。电流和电压的波形为方波。
每个电子换向器的切换位置与相应的最大转矩位置相差30°.
方波换向的特点
相对简单
转矩波动14%
电机启动可控
可提供高启动转矩和加速度
伺服驱动，启动/停止的运行工况
适用于定位系统
maxonECframeless45盘式扁平电机半导体行业应用机器人关节谐波减速
