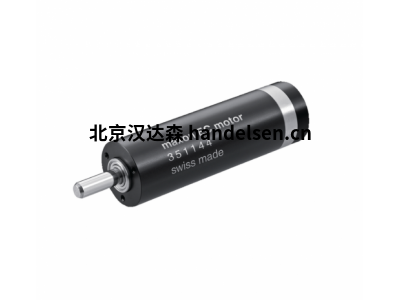

maxonECXSPEED 22L无刷直流电机医疗器械应用驱动电机高温杀菌
maxonECXSPEED 22L无刷直流电机医疗器械应用驱动电机高温杀菌
maxonEC电子换向伺服电机具有转矩性能佳、功率高、转速范围大和使用寿命长等特点，电机运行时仅会产生少量温度。
maxon ECX SPEED 22 L Ø22 mm，无刷，无传感器
maxonEC电子换向伺服电机具有转矩性能佳、功率高、转速范围大和使用寿命长等特点，电机运行时仅会产生少量温度。
编码器分类：
maxon_ENX 6 MAG
maxon_ENX 8 MAG
maxon_ENX 8 EASY INT/Abs.
maxon_ENX 10 QUAD
maxon_ENX 10 EASY
maxon_ENX 10 EASY XT
maxon_ENX 13 EASY INT/Abs.
maxon_ENX 16 EASY
maxon_ENX 16 EASY XT
maxon_ENX 16 EASY Abs.
maxon_ENX 16 EASY Abs. XT
maxon ECX SPEED 22 L Ø22 mm，无刷，无传感器
额定电压值
额定电压 24 V
空载转速 52700 rpm
空载电流 365 mA
额定转速 50600 rpm
额定转矩（最大连续转矩） 30.8 mNm
额定电流（最大连续负载电流） 7.39 A
堵转转矩 992 mNm
堵转电流 228 A
最大效率 92 %
特征值
相间电阻 0.105 Ω
相间电感 0.0114 mH
转矩常数 4.34 mNm/A
转速常数 2200 rpm/V
转速/转矩斜率 53.2 rpm/mNm
机械时间常数 1.31 ms
转子惯量 2.36 gcm²
热参数
外壳-环境热阻 9 K/W
绕组-外壳热阻 0.84 K/W
绕组热时间常数 2.78 s
电机热时间常数 456 s
环境温度 -40...+135 °C
绕组最高允许温度 +155 °C
机械参数
轴承类型 Kugellager
最大允许转速 60000 rpm
轴向间隙 0 mm，径向负载为 < 4 N 时
0.24 mm，径向负载为 > 4 N 时
径向间隙 0.025 mm
最大轴向载荷（动态） 4 N
最大轴向压配合力（静态） 110 N
（静态，支撑轴） 6000 N
最大径向载荷 16 N, 5 mm（距离法兰）
其它参数
极对数 1
相数 3
高温高压灭菌次数 2000
重量 148 g
maxonECXSPEED 22L无刷直流电机医疗器械应用驱动电机高温杀菌
变速箱选择？
对于短时负载工况，还需要考虑减速箱的短时转矩。
在可能的情况下，不应超过减速箱的最大输入速度，这限制了在给定运行转速下的最大允许减速比
齿轮箱选择好后，利用换算到电机轴的数据来选择合适的电机。
