DV Power线圈分析仪用于在没有变电站电池的情况下测试断路器

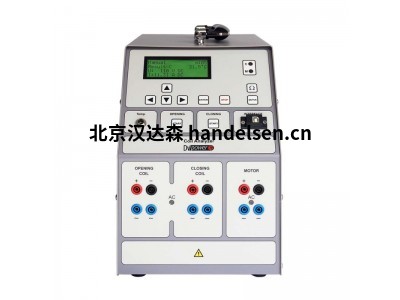

DV Power线圈分析仪SAT40A II系列是一款功能强大且重量轻（仅11千克/24.3磅）的工具，用于在没有变电站电池的情况下测试断路器。

SAT40A II系列作为线圈和弹簧充电电机的电源

SAT40A 可在调试和定期维护测试期间用作断路器的直流和交流电源单元。典型应用包括变电站电池未连接或不可用的情况。与变电站电池相比，一个优势是在欠压和过压条件下进行测试。此外，稳定的电压输出可以分析断路器分析仪记录的线圈和电机电流图。

二、输出功能

DV Power线圈分析仪四个独立的直流和交流线圈输出，用于为开合线圈供电（10 V – 300 V DC 或 10 V – 250 V AC;高达 15 A）。

两个独立的直流和交流电机输出，能够承受高达 40 A（10 V – 300 V DC 或 10 V – 250 V AC）的启动（浪涌）电流。通过使用这些输出，SAT还可以用作电源或临时电池充电器。

SAT40A II系列作为断路器线圈和辅助电路分析仪

IEC 62271-100等国际标准定义了断路器状态评估的推荐测试。线圈电阻、最小跳闸电压和机构充电时间是评估断路器辅助电路状态的强制性测试。SAT40A 能够执行以下类型的测量：

线圈电阻测量符合IEC 62271-100标准

线圈电流值测量

最小跳闸电压测试（IEC 62271-100、IEC 56、ANSI C37.09）

电机电流和充电时间 （IEC 62271-100）

温度测量（环境或线圈温度）

与市场上许多类似器件不同，SAT 仪器具有非常低的纹波 （<0，5%） 的输出电压调节。

当与DV Power的CAT设备一起使用时，SAT和CAT创建了一个测试系统，可通过DV-Win软件进行控制。

SAT40A 也可与其他供应商的断路器分析仪配合使用。

平流

电机输出

高达 40 A 交流/直流

平面换能器

线圈输出

2 x （10 V - 250 V AC） 15 A 2 x （10 V - 300 V DC）， 15 A

平面精度

电阻精度

± （0.5 % 读数 + 0.5 % 满量程）

扁平重量

重量

11公斤/ 24.3磅

平屏蔽

侵入防护

防护等级 50
