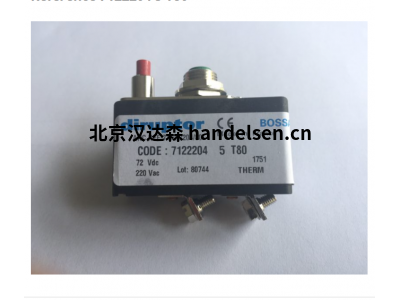

DIRUPTOR单极断路器7100系列用于印刷电路

该单极断路器符合 EN 60934 标准，仅符合 AN 和 AS 曲线的 NF F 62-001 标准（铁路机车车辆）。尺寸范围从 0.04 安培扩展到 40 安培。用于直流电 （DC）（根据型号高达 150 伏）或交流电 （AC）（高达 415 伏 50/60 赫兹）。

提供热曲线，也可用于磁热曲线和磁曲线。

二、DIRUPTOR单极断路器7100系列技术特点

极数 ： 1 极

控制系统 ：带或不带行程按钮“关闭"

安装 ：

插入式（限制 20A）

齐平安装，正面有 2 个螺钉 齐平安装的螺纹环，用于安装在正面

卡扣在 DIN 非对称导轨上 推推式螺纹环，用于安装在正面

无需固定

卡在 DIN 对称导轨

上 用于印刷电路的插入式底座

连接 ：

齐平安装型号

快速连接（公） 6，35 x 0，8 在 45° （在 _ 15A）60° 螺钉端子，带夹子，用于电缆最大 1 x 6 mm2 （输入 _ 20A）端子在 60°，HS M4 螺钉，用于电缆最大 1 x 6 mm2 （输入 _ 20A）

快速连接（公） 6，35 x 0，8 在 90°

向下支柱式端子， 横向孔（在_40A）

下柱式端子，纵向孔（在_40A）

端子，带夹子的螺钉，1在60°。1 个 90°，适用于 6 至 16 mm2 的电缆

卡入 DIN 导轨模型

扁平端子，带夹具的螺钉（In _ 20A）向上支柱式端子，纵向孔（In _ 40A）

无固定模型

根据要求设计端子

用于印刷电路

的插入式底座快速连接（公头） 6，35 x 0，8 在 90°

插件

销 _ 7，轴间 20 毫米 （série 7000）

曲线 + RAED 电流 ： 热 ： 0，04 – 40 A 热磁 ： 0，10 – 40 A 超大型 ：

14 A 有效 最大 20 A

交流

三、选项

辅助触点 NC

辅助触点 NO

辅助触点切换

用于高峰值电流的特殊触点（仅热释放）温度补偿（热 2 至 30A，热磁 3 至 20A）

磁性释放

的特殊调节 红色按钮“ON"

滚花螺母和沉头螺母，用于钻孔 14，5 mm

带分流

器的电源触点 U.L 1077。

Diruptor 230/400 VAC，具有 6 kA/AC 短路容量

直流 Diruptor ： 单极额定 110/125 V DC 或 2 极 110/125 V DC 每极

加强热带化

磁释放仅“全有或全无"

单独检查（附测试报告）温度等级变化（在60°C下调整）底座上标有额定电流（螺钉旁边用于调整）

按钮上标有“ON"的额定电流，位于顶部或底部

单极额定 72 V DC 标称（90V 测试） 230 V AC 或多极 400 V AC

单极额定 110 V DC 最大标称（137V 测试） 230 V 交流或多极 400 V 交流
