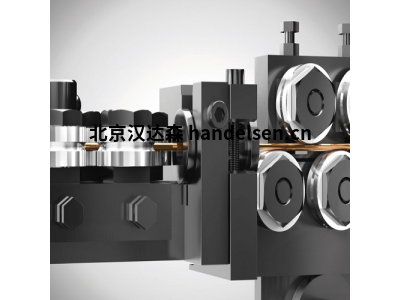

德国Witels Albert 线材矫直机 产品介绍



Witels Albert 专门生产线材矫直机、管材矫直机、钢丝和管材送料机和驱动装置、导线和预成型机，用于钢丝、管材、带材和扁线、电缆、钢丝绳和型材形状。工厂的产品由德国Witels Albert Germany按照德国的创新，精度和质量传统设计和生产





德国WITELS-ALBERT的产品包括钢丝矫直辊和导辊、类似设计的管材矫直辊以及带材和扁钢丝矫直辊旨在实现最长的使用寿命。电缆矫直辊、钢丝绳矫直辊和型材矫直辊也可用于广泛的制造应用。由厚壁外圈制成，矫直辊和导辊在切割定制尺寸的凹槽后保持其强度。矫直辊和导辊的尺寸从外径 4 – 250mm 不等，采用各种材料和涂层制成。还提供快速、无工具的换辊系统



管材矫直机具有增加的辊距配置，可生产均匀的直管和管材，减少管材的加工。此外，独特的 U 型槽滚轮可减少产品打标和变形。该装置有 3 至 14 个卷筒，采用单平面或双平面布置，处理管径可达 60 毫米。





送丝机和类似设计的管式送料机、带状和扁平送丝机、电缆送料机、钢丝绳送料机和型材形状送料机，可处理直径为 .6mm 至 40 mm 以上或宽度为 80mm 的材料。许多型号可用于处理精密管材、淬硬钢以及介于两者之间的所有材料





Witels Albert  线材矫直机 产品介绍

新型模块化矫直机

快速关闭矫直机

重型矫直机

带钢矫直机

精密矫直机

管材、电缆和特种矫直机

控制管路或管直机

半自动调节矫直机





Witels Albert 钢丝矫直机和类似设计的管材矫直机经过专门设计，可节省设置时间、减少原材料废料、减少停机时间，并每次都能生产出一致的最终产品。工厂最受欢迎的直线机位于ER产品线中，而工厂最受欢迎的直线矫直机选项是快速关闭/快速打开功能。



Witels Albert 矫直机设计用于处理电线、管材、带材和扁线、电缆、钢丝绳和型材形状，具有以下特点：



能够处理直径达40mm的材料

各种卷筒，数量从 3 到 14 个

辊子布置包括单平面、双平面等

固定、部分可调和可单独调节的辊子

用于高速、高温、高负载或磨蚀应用的套筒滚轮

长寿命矫直辊，符合Witels Albert规格



为了便于购买，工厂提供各种直线矫直器配件，以便于设置和设置的“可重复性”。例如：快速打开/关闭选项、滚轮位置指示器、锁定杆、入口/出口导向轮、导向模具、千分尺调节、防护装置和 Witels Albert 专有软件包，允许自动或半自动定位滚轮和其他组件。



此外，工厂广泛的原材料处理产品包括：管直机、导丝器和导管器、送管机和送丝机或驱动装置、电缆矫直机、带材和扁钢丝矫直机、定制进料机、矫直辊、预制棒头、用于高速和高温应用的套筒辊、计算机化钢丝矫直机和管直机调整系统， 和Witels Albert专有软件包，允许自动或半自动定位滚筒和其他组件。







SM 模块化直线机系列



SM系列矫直模块代表了矫直机产品的精髓。它们被减少到绝对最低限度，就像来自丹麦的世界著名玩具积木一样



WITELS-ALBERT GmbH 和 Witels Albert USA 的灵感来自工厂北部邻国丹麦的非常受欢迎的玩具积木，这些玩具积木几代人以来一直是巧妙设计的模块化系统的一部分，通过以下方式将离散化的基本理念转移到矫直机和矫直系统的设计、制造和使用中：



使用矫直模块SM系列的概念设计。未来的矫直机和矫直系统的砖是SM系列的新型矫直模块，在每个细节上都进行了优化。



这种优化伴随着项目规划、设计，特别是关注由现代数控机床生产模块主体，无需人员雇佣，以及在短时间内组装矫直模块、矫直机和矫直系统。项目规划的计算结果确定了设计的约束规范，这些规范侧重于单个零件数量的简单性和最小化。这就是为什么SM系列矫直模块代表了矫直机产品的精髓。它们被减少到绝对最低限度，就像来自丹麦的世界著名玩具积木一样。大多数著名设计师都遵循简约的设计理念。工厂几个月来的努力结果也很简单，但仍然提供了令人印象深刻的多样性和巨大的可能性。每种尺寸仅使用一种类型的模块用于矫直机或矫直系统。矫直模块的人工和快速批量生产确保了客户的良好可用性和价格。





DRS 系列矫直机



DRS 型号的特点是在一个高精度主体中集成了两种不同的矫直尺寸范围。辊径和矫直辊之间的距离已针对每个尺寸范围进行了单独优化，以适应不同的线材尺寸范围。





DRS 型号的特点是在一个高精度主体中集成了两种不同的矫直尺寸范围。辊径和矫直辊之间的距离已针对每个尺寸范围进行了单独优化，以适应不同的线材尺寸范围。



该矫直机秉承德国的高品质传统，适用于各种应用，可提供单平面、双平面或多个平面，并可轻松添加连接底座，并允许从矫直器一侧旋转到另一侧。这种高质量和坚固的设计适用于四种不同尺寸的外径近0.3mm至7mm的材料。



DRS 型号具有全辊可调性，可实现更好的矫直效果。该型号每单元有 7 卷可供选择，并利用快速打开凸轮轻松串起材料。这最常用于电线应用，但也可用于管道、电缆和其他材料。



工厂使用最高质量的滚子轴承和V形槽是标准配置，但可根据客户要求提供其他型材。工厂为特定应用提供多种辊型可能性，以满足独特的需求，包括带外圈的套筒辊，采用不同材料，如不锈钢、PET 塑料和硬化钢。有很多可用的选项;其中更有价值的是数字滚轮位置指示器，可大大减少设置时间





DRS 系列矫直机规格型号

DRS 7 - 0,9

DRS 7 -1,5

DRS 7 - 5,0

DRS 7 - 7,0











DW 系列矫直机



DW型号专为遇到高速和高负载的苛刻应用而设计，并按照德国的高质量传统制造



DW型号专为遇到高速和高负载的苛刻应用而设计，并按照德国的高质量传统制造。



该矫直机适用于包括轮胎帘子布制造在内的各种应用，并提供单平面、双平面或多个平面，并带有易于添加的底板。这种高质量和坚固的设计适用于四种不同尺寸的外径近0mm至1.5mm的材料。



DW型号具有独特的滚子盒功能，其中滚子功能和滚子轴承是分离的，以获得出色的矫直效果和较长的轧辊寿命。



该型号每单位有 13 卷可供选择，并采用剪刀式快速打开机构，可简化材料的串起。它最常用于电线应用，但也可用于管道、电缆和其他材料。



Witels Albert 使用最高质量的滚子轴承，硬化套筒和 V 形槽是标准配置，其他型材可根据客户要求提供。工厂为特定应用提供多种辊型可能性，以满足独特的需求，包括不同材料的套筒辊。有许多选项可供选择，其中更有价值的是数字滚轮位置指示器，可大大减少设置时间。







DW 系列矫直机规格型号

TYPE

DW 14 - 0,4

DW 14 - 0,5

DW 14 - 0,8

DW 14 -1,5







ER 型矫直机



ER型号是迄今为止工厂系列中，使用最多的型号类型，与其他制造商的型号相似 - 但是，以德国的高品质传统制造。该矫直器可用于各种应用，并提供单平面、双平面或多个平面，并带有易于添加的可调节连接支架





ER型号具有最常见的设置，即材料一侧的一排辊固定，而另一侧的辊子可调节以获得最佳矫直效果。该型号每单位可捆 5 到 13 卷，以奇数增量提供，并利用快速打开凸轮轻松串起材料。



这种矫直器最常用于电线应用，但也可用于管道、电缆和其他材料。



工厂使用最高质量的滚子轴承;V形凹槽是标准配置。其他配置文件可根据客户要求提供。工厂为特定应用提供多种辊型可能性，以满足独特的需求;包括带外圈的套筒辊，采用不同材料，如不锈钢、PET 塑料和硬化钢。有许多选项可供选择，其中更有价值的是数字滚轮位置指示器，可大大减少设置时间。



ER 系列5辊矫直机

7辊矫直机

9辊矫直机

11辊矫直机

13辊矫直机



有关Witels Albert  ER 系列矫直机的具体参数信息请联系汉达森负责人 刘超
