英国Bruel & Kjaer 振动控制器，可扩展到16通道同时输入，适用于任何实验室



关于HBK – Hottinger Bruel & Kjaer



HBK公司拥有Bruel & Kjaer声学与振动和HBM测试测量品牌，是总部位于英国的思百吉集团（www.spectris.com）旗下的子公司。思百吉集团年销售额15亿英镑，旗下的4个业务集团在全球共有约9800名员工。



关于Bruel & Kjaer



Bruel & Kjaer成立于1942年，是先进的声音与振动测量系统制造商和供应商。我们帮助客户测量和管理其产品与环境中的声音与振动质量。我们关注的领域包括航空航天、太空、国防、汽车、地面交通、机场环境、城市环境、电信和音频。



振动控制硬件

振动控制硬件几乎能够与任何测试系统和测试配置文件配合使用。两个LDS振动控制器都具有USB 2.0接口和易于连接。虽然COMET USB迎合了易于设置和小型设置的自动化，但LASER USB提供了多个DSP处理器，旨在独立于PC主机处理控制回路，为模拟真实世界的条件提供先进的技术。



LDS 激光 USB



振动控制器



LDS激光USB振动控制器提供4通道，可扩展到16通道同时输入。该控制器集便利性、性能、灵活性和安全性于一身，适用于任何实验室。



LDS彗星USB



振动控制器



LDS Comet USB 具有两个通道的振动控制器，适用于日常冲击和振动测试，可灵活地在振动测试系统上执行随机、正弦扫频和冲击测试。

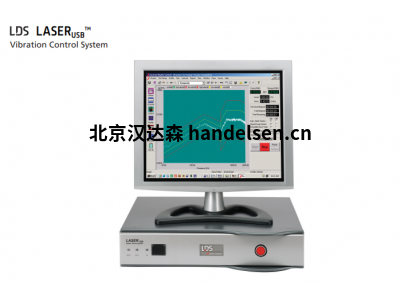

LDS 激光 USB



振动控制器

LDS激光USB振动控制器提供4通道，可扩展到16通道同时输入。该控制器集便利性、性能、灵活性和安全性于一身，适用于任何实验室。



LDS激光器®USB™振动控制器设计用于产生振动台驱动信号并执行数据测量。通常用于研发和生产测试应用，例如汽车，军用车辆和地面运输的疲劳和振动测试模拟，它将24位精度与宽动态控制范围和快速循环时间相结合，确保适用于最具挑战性的振动测试的精确控制。该控制器能够与各种振动测试系统和基于软件的振动测试配置文件配合使用，如下所示。



振动测试配置文件和规格

随机、正弦和冲击测试

正弦扫频测试

共振搜索、跟踪和驻留 （RSTD）

随机随机和正弦随机测试

冲击响应谱 （SRS） 合成

时间波形复制 （太周）

疲劳试验

峰度参数控制

根据MIL-STD，DIN，ISO，IEC和其他标准进行振动测试



特性由控制器模块和基于Windows的应用软件组成，LASER®USB灵活、可靠且易于安装和操作。它可以配置一套全面的振动控制和分析应用程序，从随机和正弦激励到 SRS 合成和时间波形复制。



控制器模块独立于主机PC处理实时控制回路操作，从而允许用户同时分析数据并准备测试报告。它具有 24 位分辨率，所有输入和输出均具有可编程电压范围，提供高达 120 dBFS 的动态范围，可精确控制复杂结构和困难的夹具。



快速环路时间，正弦低至 10 ms，随机激励低至 100 ms，可实现快速测试负载均衡，并提高测试期间的可靠性。此外，激光USB包含 20 多个自动安全检查和联锁装置，以及一个特殊的疲劳监测器，以保护测试物品和振动台。



虽然标准控制器带有四个输入通道，但它可以扩展到包括多达 16 个通道，用于多点控制或分析场景。可以添加可选的热室接口以集成激光器USB控制系统配有环境检测设备。



LDS彗星USB



振动控制器

LDS Comet USB 具有两个通道的振动控制器，适用于日常冲击和振动测试，可灵活地在振动测试系统上执行随机、正弦扫频和冲击测试。



LDS彗星®USB™控制器旨在为基本振动测试需求提供经济实惠且灵活的解决方案。它用于研发和生产测试应用，例如压力筛选。其测试配置文件包括随机、正弦和冲击激励。它将 24 位精度与宽动态控制范围和快速环路时间相结合，可提供高精度控制。



使用场景

随机测试

正弦测试

冲击测试

正弦扫频测试

根据MIL-STD，DIN，ISO，IEC和其他标准进行振动测试

与热室协调运行



特性该系统包括一个紧凑的控制器模块和一个用户友好的基于Windows的应用软件。通过 USB 连接到 PC 或笔记本电脑，经济、可靠且易于安装和操作。安装向导可用于加快测试配置。



彗星®USB模块安装在低噪声外壳中，具有 24 位分辨率硬件，其两个输入和单输出通道具有可编程电压范围。这提供了高达 120 dBFS 的宽动态范围，用于精确控制复杂结构和困难的夹具。



快速环路时间，正弦低至 10 ms，随机激励低至 100 ms，可实现快速测试负载均衡，并提高测试期间的可靠性。此外，彗星USB控制器包含十几种自动安全检查和联锁功能，以保护测试物品和振动台。可以添加可选的热室接口，以将控制系统与环境测试设备集成在一起。



真正的多任务振动控制器，它独立于主机PC实时处理控制回路，从而允许用户同时分析数据并准备测试报告。





振动控制软件



经典冲击控制

振动测试系统中的一种控制器功能，用于产生冲击脉冲信号，例如半正弦波、哈弗正弦波、锯齿波和三角波。



经典冲击控制产生一系列脉冲来激励被测器件或结构，测量结构的响应并执行频谱分析以确定其响应和共振特性。这种类型的测试配置文件比常规跌落测试方法具有更高的准确性和可重复性。



使用场景

冲击测试符合MIL-STD，DIN，ISO，IEC和其他标准

任何输入信号的冲击响应谱 （SRS） 计算

振动台测试替代跌落测试

瞬态时程 （TTH） 控制，用于低频地震测试、运输处理和地震测试，符合 Bellcore 标准



经典冲击控制产生一系列脉冲来激励被测器件或结构，测量结构的响应并执行频谱分析以确定其响应和共振特性。这种类型的测试配置文件比常规跌落测试方法具有更高的准确性和可重复性。使用场景

冲击测试符合MIL-STD，DIN，ISO，IEC和其他标准

任何输入信号的冲击响应谱 （SRS） 计算

振动台测试替代跌落测试

瞬态时程 （TTH） 控制，用于低频地震测试、运输处理和地震测试，符合 Bellcore 标准

特性通过从经典波形的标准库中选择一个脉冲，可以轻松为任何给定测试配置配置文件波形。然后，用户输入脉冲的峰值加速度幅度和持续时间的值。随着脉冲参数的变化，轮廓的图形表示应自动更新，峰值速度和位移值也应自动更新。



测试配置文件要求应与振动台的极限一起显示。如果测试在这些限制的 10% 范围内，用户通常会收到警告，并且始终会超过这些限制。



高精度经典冲击控制的关键是高采样频率，通常高达每秒48 k采样，用于测量输入波形。线性滤波器设计可最大限度地减少失真并保留真实的波形形状，而算法则最大限度地利用振动台的全行程。通常使用低通滤波器，其用户指定的截止频率适用于参考波形、所有输入通道和驱动输出。



为了方便选择脉冲，波形库包括一系列脉冲，通常为：半正弦波、哈弗正弦波、初始和终端峰值锯齿波、三角形、矩形和梯形。恒定输出电平幅度 （COLA） 输出脉冲通常用于同步外部设备。



TTH控制通常作为标准经典冲击功能的一个选项提供。它允许用户重现从磁盘文件导入的短持续时间波形。通常支持的文件格式是使用 Y 值或 XY 数据对、ASCII UFF 和二进制的 ASCII 分隔格式（制表符、逗号或空格）。或者，预存储 Bellcore Z1、Z2、Z3 和 Z4 的配置文件;正弦、线性调频和突发正弦波通常可用。波形可以根据每秒采样数和帧大小进行数字重采样。轮廓补偿，如直流失调消除和高通滤波器，允许对波形进行优化，以进行振动台测试。
