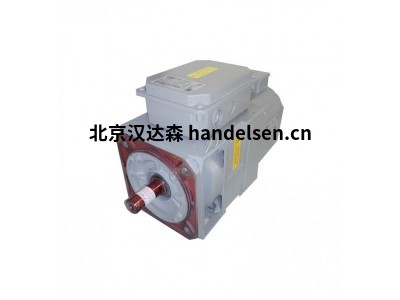

OEMER三相异步电动机HQLa-Li系列



OEMER三相异步电动机HQLa-Li系列

    OEMER   HQLa_Li Sincrovert® 系列专为满足高扭矩和高要求动力学典型的机器和生产线现代生产。发动机是设计的并采用尖端技术开发最大限度地减少转子惯性并确保额定转矩与转子惯量之比特别有利。转子的结构特别复杂且需要实现高品质材料组装和加工合格的人员。这些发动机产生加速度非常高，确保操作动态和执行以最少的使用力量。形状引擎结构四边形由层状定子制成它直接集成了通风通道在磁性叠片中。它遵循一个结构特别坚固、紧凑和从热的角度来看非常有效。转子的通风也得到了照顾启用操作的最少细节可靠和均匀的冷却受热应力的部件。通风它已经过优化并且尺寸很大允许操作也不利的环境条件。



        OEMER Sincrovert® 系列的设计和建造以满足高要求从那种高动态的扭矩输出通常用于现代生产的电机线。电机的设计和开发使用最新的技术来最小化转动惯量并保证特别名义上的有利关系转矩和转动惯量。转子的结构特别复杂的高品质材料由合格的组装和工作人员。这些电机产生非常高的加速度和动态的高性能最低能源消耗。四边形电机的形状是用薄片制成的集成通风管道的定子直接在磁性叠片中。这结果是特别坚固和紧凑结构，具有优良的热效率。精心设计的转子通风，保证可靠部件的运行和均匀冷却受热应力。通风系统已经过优化和超大，所以电机无需特殊操作即可运行即使在最恶劣的环境中也能解决问题条件。



OEMER三相异步电动机HQLa-Li系列优点：

▪ 高扭矩/转子惯量比

▪ 现代且特别精致的设计

▪ 高运行动态

▪ 非常小的整体尺寸

▪ 特别有效的通风

▪ 多种选择



OEMER三相异步电动机HQLa-Li系列应用领域：

使用本系列产品的主要行业

引擎是：

▪ 钣金加工

▪ 纸和纸板加工

▪ 钢铁工业



OEMER三相异步电动机HQLa-Li系列技术数据：

极低惯量电机，仅适用于逆变器负载应用，（不允许在没有逆变器的情况下直接在线连接）。

轴高： 180, 225, 280 mm

功率： 30…289kW

扭矩： 550...870Nm

重量： 370…1950kg

极数： 6

基本转速： 500、580、650、1000rpm

电源电压： 330 - 400…460Vac

连接： 星形、三角形、三角形/星形

电气连接： 3 或 6 个端子铝/钢接线盒（三角形/星形连接仅适用于特定型号）

振动度： R、S

平衡方式： 半键、全键或无键可按要求

环境温度： -20…+40°C

定子材料： 磁钢

覆盖材料： 铸铁

轴钢： C45 – 39NiCrMo 应要求提供

接线盒位置： 标准位置顶部安装，根据要求侧面安装

可用选项： 编码器、PTC、KTY84-130、PT100、绝缘轴承、加大尺寸的风扇单元



OEMER三相异步电动机HQLa-Li系列型号：

OEMER   HQLa-Li 180S

OEMER   HQLa-Li 180M

OEMER   HQLa-Li 180L

OEMER   HQLa-Li 180P

OEMER   HQLa-Li 180X

OEMER   HQLa-Li 225M

OEMER   HQLa-Li 225L

OEMER   HQLa-Li 225P

OEMER   HQLa-Li 225X

OEMER   HQLa-Li 280S

OEMER   HQLa-Li 280M

OEMER   HQLa-Li 280MX

OEMER   HQLa-Li 280L

OEMER   HQLa-Li 280P

OEMER   HQLa-Li 280PX
