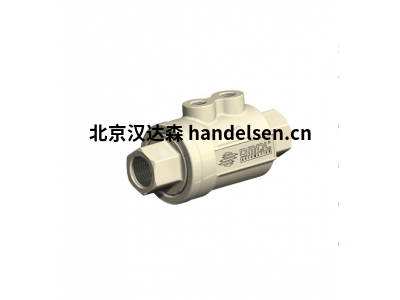

OMAL VIP气动同轴阀大流速，低成本

一、OMAL VIP气动同轴阀特点

• 双作用和弹簧复位VIP阀（常开或常闭）的尺寸范围从3/8“到2”。

• 单向流动。

• 气体螺纹端符合EN 10226-1 Rp（ISO 7/1）- DIN 2999（NPT螺纹要求），带NAMUR接口的控制流体连接（可选）。

• 改进的流体动力学允许最小的压力损失。参见流量压力图。

• VIP阀可用于任何安装位置（水平，垂直或倾斜）。

• 它们可以配备丁腈橡胶、氟橡胶或三元乙丙橡胶密封件： - 丁腈橡胶：适用于空气、天然气、油、水等。- FKM：非常适合大多数流体。不适合蒸汽。- 三元乙丙橡胶：非常适合热水和蒸汽。不适用于矿物产品（油、油脂等）。

• 有关气体、爆炸性流体、材料兼容性等的更多信息。请联系我们的销售部门。

• 可根据要求提供感应式限位开关（磁触点），可以检查开/关阀位置。内部磁铁需要在VIP订购阶段申请。

• 符合 IEC 60534-4 的浸出率等级 VI（ANSI-FCI 70-2 VI 级）。

二、OMAL VIP气动同轴阀控制介质：

• 过滤后的压缩空气，不一定是润滑的。在-20°C至0°C的温度下，使用干燥的空气。

• 在润滑空气的情况下，必须使用密封兼容的油。

• 供气：双作用执行中最小 3 bar - 最大 8.5 bar。最小 4.2 bar - 弹簧复位执行中最大 8.5 bar。

三、OMAL VIP同轴阀操作介质：

• 压力：最大 10 bar

• 温度： - 丁腈橡胶（也带磁铁的版本）：从 -20°C 到 +80°C - 三元乙丙橡胶和氟橡胶不带磁铁：从 -20°C 到 +150°C - 三元乙丙橡胶和氟橡胶带磁铁：从 -20°C 到 +90°C

• 真空密封性：

97% 真空（约 30 毫巴绝对压力，-980 毫巴巴）。浸出率<10-6毫巴·升/秒（常温下空气值每年小于2克）。

四、OMAL VIP同轴阀优势

1. 内径等于管道直径 优化几何形状，使流速大化

2.气动执行器集成在阀门中 与自动阀门相比，节省空间 （-60%） 并降低成本

3.化学镀镍活塞（20-25微米）由于表面硬度增加（400-550 HV）

4，密封件的磨损降低。唇形密封件 与O形圈相比，密封件磨损更少 提供多种密封材料 根据所使用的密封件与不同类型的流体实现最大兼容性 无外部移动部件

最高安全性，易于安装，使用寿命长，使用寿命比球阀长 10 倍，维护成本更低 100%内部制造工艺技术，在制造过程的所有阶段实现最大的控制和准确性 更少的空气消耗 与带有 SR 气动执行器的驱动阀相比，空气消耗

量减少 80%，因此压缩机的负载更小，或者可以使用更小的压缩机尺寸。允许在潜在爆炸环境中，安装 PED 证书符合欧洲压力设备安全标准

五、OMAL VIP同轴阀尺寸

六、OMAL VIP同轴阀材料
