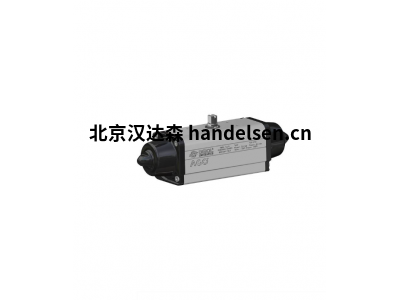

OMAL AGO铝弹簧复位SR型气动阀

扭矩从 15 Nm 到 4000 Nm.

安装法兰符合 EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 -F16 -F25。

符合 EN 15714-3

旋转角度：92° （-1°， +91°）

扭矩：无论空气供应如何，返回扭矩仅取决于弹簧作用。弹簧有四种不同的尺寸（见表）。

字母 SR 后面的代码编号始终对应于 5，6 bar 空气供应的突破扭矩（以 Nm 为单位）。

执行器自动关闭通过其弹簧顺时针方向进行。

ATEX 版本符合指令 2014/34/EU。请在 ATEX 版本的代码末尾添加 YX。

二、OMAL  AGO铝弹簧复位SR型气动阀工作条件

温度：从-20°C到+80°C。 （特殊版本：高温：-20°C +150°C;低温：-50°C +60°）

供气量： 5，6 巴;最大 8，4 巴。

驱动介质：过滤干燥的压缩空气，不一定润滑。

对于润滑空气，必须使用非洗涤剂油或NBR兼容油。

三、OMAL SR型电动阀优势

1.通电和自润滑带减少活塞和气缸之间的摩擦 即使在长时间不活动后，它也能防止密封件与气缸粘合

2.槽、衬套和销由硬度高于50 HRC的钢制成 对执行器内部力的抵抗力更高

3.活塞与槽之间的滚动摩擦 摩擦小

4.带滚动摩擦的苏格兰轭（使用活塞和轴将旋转运动转换为直线运动，没有齿/齿轮）减少活塞和轴之间的摩擦，从而减少相关部件的磨损 增强的分离扭矩（BTO和BTC）

体积/尺寸比齿轮齿条执行器更小（具有相同的扭矩），因此安装所需的空间更少比齿轮齿条重量轻（-30% kg / Nm），从而节省了工厂/设备

的结构尺寸 与齿轮齿条执行器相比，空气消耗量更低（双作用-40%空气cm3 / Nm，弹簧复位-20%空气cm3 / Nm），因此压缩机负载更小或使用更小压缩机尺寸的可能性。

5.轧制气缸，由于表面粗糙度低（0.15微米Ra）减少通电扎带的磨损，尺寸大于DAN15，

已经集成了电磁阀的NAMUR接口。无需额外的板。100%内部制造工艺技术，在制造过程的所有阶段实现最大的控制和准确性 允许在潜在的爆炸性环境中

安装 高达 SIL 3 认证

保证高水平的功能安全性。

四、SR型电动阀尺寸

SRN15 - SRN960

SR1440

SR1920

SR2880

SR4000

五、SR型电动阀材料
