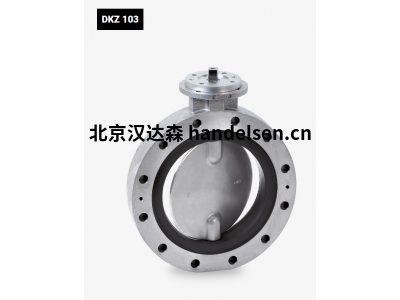

Warex Valve DKZ 103蝶阀用于固体和液体以及气体介质

Warex Valve中间法兰翻板 DKZ 103

Warex Valve蝶阀作为基本元件，带有自由轴端，用于根据 DIN 或 ANSI 在法兰之间夹紧。

蝶阀 103 系列是用于法兰的紧密关闭中间法兰阻尼器，符合 DIN EN 1092 标准。保证符合 DIN EN 12266 泄漏率 A 的绝对密封性。外壳是一体式的，密封套牢固地硫化到接头中。Warex Valve蝶阀适用于固体和液体以及气体介质，温度范围为 -40 至 +200 °C。 对于温度高于 200 °C 的热气体，该系列可作为金属密封版本的节流阀提供。

2、Warex Valve DKZ 103蝶阀特性

免维护设计，无需后续润滑

具有高自载能力的外壳

中央安装的导向流阻尼盘，带有特殊的

轴连接，确保两个流动方向的绝对密封性

带有横向突出和附加密封条的垫片确保

法兰之间的密封，无需额外的法兰垫片

提供 -Ex 版本，用于 0/20 区，包括型式检验

轴端和阀头设计用于构建各种驱动选项，接口符合

DIN/ISO 5211 标准

3、DKZ 103蝶阀材料

外壳

硅铝、钢、不锈钢 翻板盘

铸钢、不锈钢、涂层、研磨和抛光

袖口 丁腈橡胶、海帕隆、三元乙丙橡胶、FPM、硅胶等 轴 + 插口 不锈钢 1.4571 + 1.4057+1.4542

插座

MS、聚四氟乙烯、青铜、聚醚

醚内

酰胺 O 形圈 丁腈橡胶、FPM

4、DKZ 103蝶阀结构

箱

碟片

袖

浪

挡圈

O型圈

中间法兰/灯笼

球果

油封

O型圈

插头螺钉

端板

5、DKZ 103蝶阀参数

公称直径范围：DN 50 – DN 1200

工作温度： – 40°C 至 + 200°C*

压差：高达 16 巴*

袖带可更换或牢固硫化
