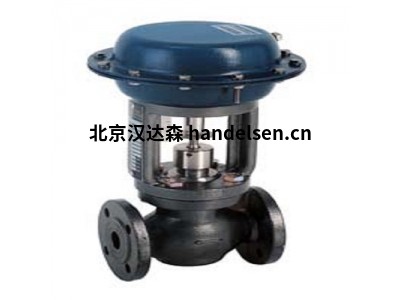

Burocco EURO系列简介



Burocco EURO系列简介

阀门选型

刘超 QQ：2865543976   手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales21@handelsen.cn

控制阀门的正确选型是控制设备实际中的一个重要环节。实际上，如阀门选型不当，即使在回路中采用了出色的控制器，也不能实现良好的控制。为达到良好的调节性能，应使阀门在其整个行程的中间部分运行。阀门选型时采用的流量值应为设计期间的最大估计值，范围在1.2-1.6之间。采用以下阀门流量系数进行阀门选型计算。每种规格的阀门都有一个特定的流量系数，具体件“技术规格表

液体

以下公式适用于在工作温度下不会蒸发的液体

流量用kg/h表示

CV=     Q=CV 27.1

Q=工作温度时的流量，单位时kg/h

Y=工作温度下的液体密度，单位是kg/m3(15℃时，水的密度为1000)

P=压差 单位 bar

流量用m3 /org表示

CV=1.17 Q      Q=

Q=工作温度时的流量，单位时kg/h

Y=工作温度下的液体密度，单位是kg/m3(15℃时，水的密度为1)

P=压差 单位 bar

液体粘性修正系数

用以下与粘性有关的系数乘以计算处的CV值

蒸汽

第一种情况：出口绝对压力比入口绝对压力高50%

CV=

Q=流量 单位kg/h

=压差 单位bar

P1=阀门入口绝对压力

第二种情况：出口绝对压力比入口绝对压力低50%（临界流量）

CV=

过热蒸汽的修正系数

通过以下与过热温度有关的校正因子得出CV值。

25°C c.f.	1.03
50°C c.f.	1.06
75°C c.f.	1.09
100°C c.f.	1.12
150°C c.f.	1.18
200°C c.f.	1.24
250°C c.f.	1.30
300°C c.f.	1.36



气体

第一种情况：出口绝对压力大于入口绝对压力高50％

CV=

Q=流量 单位Nm³/h

=压差 单位bar

P2=阀门出口绝对压力 单位bar

Y=相对于空气的气体比重（空气比重为1）

T=绝对温度（t+273）°C

第二种情况：出口绝对压力比入口绝对压力低50%（临界流量）

CV=























流量曲线











流







量







系







数







 CV







%









































阀门行程 %















1.       线性阀塞，这种阀塞可确保阀杆行程与流量之间为线性关系，进而使流量与阀门开度之间也为线性关系。当工作压差没有明显变化或者在流量变化有限的工艺过程下，可使用这种阀塞

2.       等百分比阀塞，如采用这种阀塞，阀门每次的打开行程增加量相同时，流量增加百分比将保持恒定；在相同压差小行程增加10%，流量通常为阀门变化前流量的50%。这样，在阀门打开的后半程中，阀门几乎可以通过各种流量 在流量或者压差变化明显的情况下可采用这种阀塞。

3.       V型端口阀塞，采用这种类型的阀塞，可在线性与等分比曲线之间获得一条zui佳特性曲线。由于这种阀塞具有延伸部分，可确保导引行程而不会引起振动，因此主要用于三通类型的阀门。

4.       小流量阀塞，对于此类型小流量阀塞，我们可以提供三种特性的阀塞，线性柱销，单键与双键等百分比型，流量系数在0.1-2之间，可用于微调与精调

选型对附件的要求：

在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。

附件包括：

1、阀门定位器用于改善控制阀调节性能的工作特性，实现正确定位；

2、阀位开关显示阀门的上下限行程的工作位置；

3、气动保位阀当控制阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置；

4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置；

5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门；



注意！

在开始使用之前，必须用最大压力的流体在阀门全开的情况下仔细清洗管道。建议在阀的入口处放置一个过滤器，以防止异物进入阀座和阀芯之间的空隙。 （我们建议使用经过过滤的干燥空气为气动伺服控制系统供气）。阀门的zui佳安装位置是垂直的，并且zui好的工作方向是流向与阀芯相反（请参见阀体上的箭头）。在高温下充分工作几个小时后，检查阀体螺丝是否正确锁定。确认在工厂安装了阀门之后，还留有足够的空间来拆卸伺服控制器以进行维护操作。拆下伺服控制器之前，检查设备中的是否残留带压和温度介质，然后将阀门置于打开位置。如果要完全拆卸伺服控制器，请使用适当的仪器，并注意排出弹簧的张力。重要：请勿将手，工具或其他物体插入阀体内。

检查和保修



每个阀门在送往目的地之前都经过检查。 特殊要求或检查由客户承担。 保修期为自发货之日起12个月，在正常工作条件下有效，并且仅限于更换或维修有缺陷的零件和材料。 任何其他义务均不包括在内。 在保修期内未经授权的操作和对阀门的篡改，将导致保修本身失效。 BUROCCO INOXVALVOLE保留停止，更改或更改其任何产品特性的权利，恕不另行通知，并且对已提供的产品不承担任何义务。
