Teadit 金属缠绕垫片 垫圈 工业密封 型号913/ 913M/ 913M-CMP
Teadit 金属缠绕垫片 垫圈 工业密封 型号913/ 913M/ 913M-CMP
Teadit®金属缠绕垫片型号
1 Teadit 913
Teadit 金属缠绕垫片 垫圈 工业密封 型号913/ 913M/ 913M-CMP
Teadit®金属缠绕垫片型号
Teadit 913、
Teadit 913M、
Teadit 913M-CMP、
Teadit 913-RJ、
Teadit 913M-RJ、
Teadit 913M-XHR型
Teadit 913M、
Teadit 913M-CMP、
Teadit 913-RJ、
Teadit 913M-RJ、
Teadit 913M-XHR型
1 Teadit 913

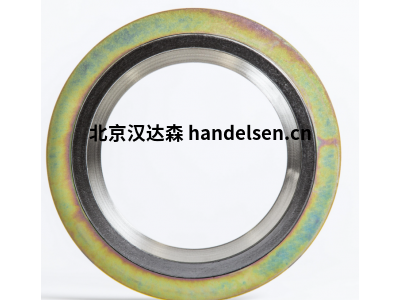

这种垫圈的结构是一个带有外部定心环的圆形金属绕组。密封元件
由特定金属和软密封材料的交替层制成。标准管道尺寸垫圈
根据ASME B16.20制造（另见913M型）。这些垫圈用于各种各样的应用中
Teadit®913M型
Teadit®913M型是一种标准913型螺旋缠绕垫圈，包括一个内环。这个
内环的目的是填充法兰之间的空间，避免介质中的湍流
流动或作为防止腐蚀或侵蚀的保护。它也被显著地用作压缩限制。
带有聚四氟乙烯填料的垫圈有向内弯曲的趋势，因此需要使用内环
符合ASME B16.20标准。内环也需要带柔性ASME标准螺旋缠绕垫圈
石墨填料，除非买方另有规定。某些尺寸的压力等级需要内环
无论填充材料
Teadit®913M-CMP型带Camprofile内环的螺旋伤口
对于需要考虑缝隙腐蚀的特定应用，Teadit®913M-CMP是一个绝佳的选择。此设计基于
采用ASME B16.20螺旋缠绕，但带有camprofiled Monel®内环。内环的尺寸甚至可以与孔的尺寸相匹配。
可以选择FG和ePTFE作为填料/饰面材料。典型应用是HF服务
4.Teadit® Style 913-RJ, 913M-RJ
913-RJ是一种特殊尺寸的螺旋缠绕，设计用于环形接头法兰中的维护项目，当环形接头
4.Teadit® Style 913-RJ, 913M-RJ
913-RJ是一种特殊尺寸的螺旋缠绕，设计用于环形接头法兰中的维护项目，当环形接头
垫圈可能不再实用。它们不适用于原始设计。外圈桥接环槽，放置
凹槽ID和法兰孔之间的绕组（如果913M-RJ型，则为内环）。Teadit®提供“典型”
这些物品的尺寸。但是，用户必须确保绕组（以及内环（如果适用））不会
突出到法兰孔中，这可能会有所不同。管道中需要适当的运动来压缩螺旋伤口。
请联系Teadit®技术部门寻求帮助。
5.Teadit®913M型-XHR
XHR配置是为极端耐热性而设计的。额定温度为1500°F，甚至超过1500°F
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |
 |
 |
独特的绕组填料设计提供了优越的密封特性，其中柔性石墨的氧化是可能的。
云母被用作O.D.和I.D.包装中的抗氧化屏障，允许使用高级氧化
柔性石墨的耐密等级。这种配置也可以用于安装标准法兰垫圈
作为特殊尺寸的零件。
Teadit 金属缠绕垫片 垫圈 工业密封 型号913/ 913M/ 913M-CMP
