Maxon Motor有刷直流电机DCX无铁芯转子

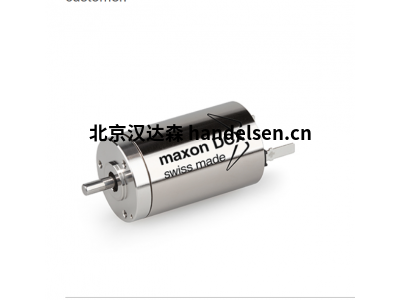

  Maxon Motor有刷直流电机DCX

Maxon Motor有刷直流电机DCX是配备强大永磁体的高品质直流电机。电机的核心是全球无铁芯转子。它为紧凑、强大的低惯性驱动器提供了技术。由于其质量惯性矩低，直流电机具有非常高的加速度。模块化和可配置的 DCX 和 DC-max 程序可以灵活地适应客户的需求。

高功率密度、高效率、运行平稳，可在线配置。配置尺寸从 Ø 6 – 35 mm。在贵金属或石墨电刷、滚珠或烧结轴承等之间进行选择。









Maxon Motor DCX紧凑型驱动器

IDX 56 L， 56 mm， 无刷， 带集成电子元件， CANopen |带定位/速度控制器的驱动器

云端硬盘数据

标称电源电压 24 V

公称转速 2750 转/分

额定扭矩 @25°C（最大连续扭矩） 960毫牛米

额定扭矩 @40°C（最大连续扭矩） 704毫牛米

标称电源电流 @25°C 11.2 安培

标称电源电流 @40°C 9.97 安培

标称电压下的最大速度 3090 转/分

最大允许驱动速度 6000 转/分

最大扭矩（短时） 1.596牛米

最大电源电流（短时） 24加州

转子惯量 265 克立方米

标称电源电压 +Vcc 12...48 V

达到最大速度的启动时间 5.4 毫秒

防护等级 IP 65

指挥 卡诺

功能性 定位控制



机械数据

轴向游隙至 0.14 毫米

预紧力 15 北纬

力的方向 楚格

最大轴向载荷（动态） 12 北纬

最大径向载荷，距法兰 12.5 mm 110 N

驱动器重量 1445 克





Maxon Motor DCX发动机

EC 无框 DT 65 S，直径 70 毫米部件号 783327

标称电压下的值

标称电压 48 V

空载速度 4400 转/分

空载电流 196毫安

公称转速 3700 转/分

额定扭矩（最大连续扭矩） 727毫牛米

额定电流（最大连续电流） 6.37 安培

失速扭矩 5470毫牛米

堵转电流 147加州

最大效率 93 %

特性

端子电阻 0.327 Ω

端子电感 0.458毫高

扭矩常数 104毫牛顿米/A

速度常数 92.1 转/分/伏

速度/扭矩梯度 0.29转/毫牛米

机械时间常数 0.516 毫秒

转子惯量 170 克立方米

热数据

热阻外壳-环境 3.65 千瓦

热阻绕组外壳 0.379 千瓦

热时间恒定绕组 9.8 秒

热时间恒定电机 1330 秒

环境温度 -40...+100 °C

最高绕组温度 +155 °C

机械数据

最大速度 5000 转/分

其他规格

极对数 10

相数 3

产品

重量 377 克





Maxon Motor DCX齿轮箱

行星齿轮箱 GPX 70 A Ø70 mm，1 级

基本信息

齿轮箱类型 .GPX

外径 70 毫米

版本 标准版

齿轮箱数据

减少 3.9 : 1

绝对减少 150/38

级数 1

最大连续扭矩 10牛米

最大间歇转矩 12.5牛米

旋转方向，驱动输出 =

最大效率 96 %

空载平均背隙 0.5 °

质量惯性 341.2 克立方米

齿轮箱长度（L1） 58 毫米

最大传输功率（连续） 850 瓦

最大可传输功率（间歇） 1063 瓦

技术数据

输出轴承 滚珠轴承

径向游隙 最大 0.06 mm，距法兰 10 mm

轴向游隙 0 - 1.1 毫米

最大径向载荷 1000 N，距法兰 10 mm

最大轴向载荷（动态） 825 北纬

最大连续输入速度 6000 转/分

最大间歇输入速度 6000 转/分

推荐温度范围 -20...+100 °C

高压釜循环次数 0

产品

重量 993 克







Maxon Motor DCX控制器

重量 500 克

传感器

数字增量编码器（2通道，单端） 是的

数字增量编码器（2通道，差分） 是的

数字增量编码器（3通道，差分） 是的

操作模式

速度控制器（闭环） 是的

位置控制器 是的

电气数据

逻辑电源电压 Vc（最小）可选 18 V

逻辑电源电压 Vc（最大）可选 30 V

采样率PID定位控制器 1千赫

输入

编码器信号 A， A\， B， B\， I， I\

最大编码器输入频率 5兆赫

数字输入 16

数字输入的功能 免费可编程

模拟输入 6

分辨率、范围、电路 10 位，0...+10V

模拟输入的功能 免费可编程

拨码开关 8

拨码开关的功能 节点 ID，CAN 总线终端

输出

数字输出 14

数字输出的功能 免费可编程

模拟输出 3

分辨率，范围 12位， -10...+10V， 差分

模拟输出的功能 免费可编程

电压输出

编码器电源电压 +5V 直流，最大 200mA

传感器电源电压 +5V 直流，最大 200mA

接口

USB 2.0（全速） 是的

FA+ 是的

卡诺 主/从

CANopen应用层 CiA 301

以太猫 以太网

显示

状态指示器“就绪” 绿色和黄色指示灯

状态指示器“错误” 红色指示灯

通信接口状态指示灯 是的

保护功能

保护功能 免费可编程

机械数据

重量 500 克

软件

Linux 共享对象库 X86 32/64 位

CAN接口 USB 罐头适配器

编程示例 ApossC_SDK， MS Visual C#， MS Visual C++

功能

模拟设定值 是的

具有正弦/梯形轮廓的路径发生器 是的

位置控制前馈 是的

速度控制（前馈） 是的

位置标记/接触式探头 是的

快速停止 是的

使 是的

位置比较 是的

控制抱闸 是的
