瑞士Maxon直流无刷电机EC flat系列500269扁平结构适合多种应用场合

邱佳悦 QQ：2850590586   手机：13370157291 电话：010-64717020-117 传真：010-84786709-666 邮件：sales3@handelsen.cn

maxon致力于研发并生产性能强大的电动驱动器。 我们的DC电机品质优异。 符合工程师们毫不妥协的理念，因而被广泛应用在各种高要求应用场合。 例如美国国家航空航天局火星探测车的驱动力来源就是maxon电机。 此外，还可用在胰岛素泵和外科手持器械中。 仿真机器人或精密工业设备中也可以找到maxon电机的身影。 甚至是纹身机、客机、相机镜头、赛车和心脏泵中。

50多年来，我们一直致力于根据客户需要提供个性化解决方案、不断提高品质并坚持创新。 我们的模块化系统产品不断扩展，其中包括：

有刷和无刷直流电机

无刷盘式电机

行星齿轮箱、正齿轮箱、特殊齿轮箱

传感器

伺服放大器、位置控制器

高科技CIM和MIM组件

客户定制驱动方案

Maxon无刷DC电机EC flat系列：

薄型设计的无刷DC电机。

直径9.2 – 90mm，0.2 – 260W。

性能优异，价格经济。 盘式电机带有霍尔传感器和内置电子装置。

无刷EC盘式电机以其扁平结构而在多种应用场合中成为最佳驱动选择。 缜密而简单的设计结构不但在最大程度上满足了自动化生产的需求，而且还降低了价格。

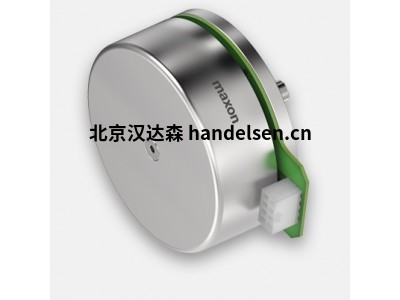

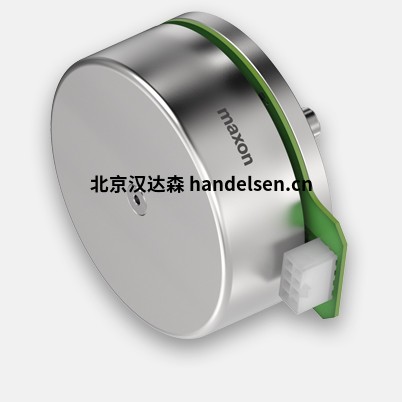

Maxon motor 500269

EC 90 flat Ø90mm, 无刷, 260 W, 带霍尔传感器

额定电压值

额定电压 18 V

空载转速 2110 rpm

空载电流 830 mA

额定转速 1790 rpm

额定转矩（最大连续转矩） 1010 mNm

额定电流（最大连续负载电流） 12.1 A

堵转转矩 14800 mNm

堵转电流 183 A

最大效率 87 %

特征值

相间电阻 0.0983 Ω

相间电感 0.133 mH

转矩常数 80.7 mNm/A

转速常数 118 rpm/V

转速/转矩斜率 0.144 rpm/mNm

机械时间常数 7.63 ms

转子惯量 5060 gcm²

型号示例：

Maxon motor 500269

Maxon motor 505592

Maxon motor 515458

Maxon motor 580047

Maxon motor 586655

Maxon motor 591476

Maxon motor 591477

Maxon motor 591478

Maxon motor 591479

Maxon motor 591480

更多产品型号 详询北京汉达森
