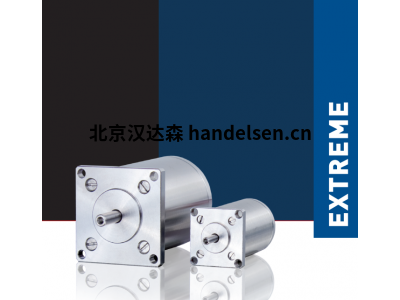

phytron步进电机VSS26用于真空、空间或低温的两相步进电机
phytron步进电机VSS26 技术细节
用于真空、空间或低温的两相步进电机
高冲击和振动载荷
真空度高达 10-11hPa
为每个应用定义温度范围
抗辐射能力高达 106焦/千克
保持扭矩从 3.4 mNm 到 13 Nm
直径 19 至 125 mm
每转全步数:200 (1.8°)
排气口以防止气体夹杂
phytron步进电机VSS26 参数
电流/相位输入A:1,2
电阻/相位Ω:1.7
感应/相位mH:1.0
最大工作跨度v:70
保持转矩mNm :28
保持力矩mNm: 1.9
转子的质量惯性kg cm2:0,006
轴向载荷N:5
径向载荷N:5
重量kg:0.13
phytron用于粒子加速器的步进电机主轴设计(腔调谐器)
•步进电机,200步/转(1.8°),带集成齿轮箱50:1(10000整步/转)
•设计用于1300 N轴向力
•主轴和螺母系统,非磁性
•干式润滑,适用于-270°C至+40°C的超高真空度(也可在工作温度>35°C时使用润滑脂润滑)
•外壳、法兰和内部结构的材料由不锈钢或钛
•可选EMC电缆屏蔽
•绕组中集成的K元件
phytron温度管理
所用的所有材料都是以这样一种方式选择的,即它们可以在超高压电机中短时间承受高达300°C的绕组温度。由于真空中缺乏对流,电机有时会根据占空比迅速升温,并且通常在高温水平下运行。K元件作为标准集成在我们的超高压电机中,可以对绕组进行温度监测。铂探针(PT)或客户专用传感器可以添加到所有真空电机中,作为K元件的替代品。这样你就可以安全地保护你的发动机不过热。
phytron抗辐射性
随着真空等级的提高,电机被设计用于更高的辐射暴露,因此它们也可以在辐射源附近使用(例如在医学和研究中)。虽然精细真空电机只能在剂量不超过10 J/kg的情况下安全使用,但超高压电机可以在剂量不高于106 J/kg的条件下安全运行。如果发动机不是为辐射而设计的,不仅所有的绝缘层都会受到影响,尤其是粘合剂会使滚珠轴承的润滑脂退化,变得坚韧,降低效率,最终堵塞发动机。
