VACUUMSCHMELZE 面向xEV市场的汽车开环电流传感器
VAC 电流传感器,具有坚固的汽车级霍尔元件。
VAC 在开环传感器中,磁芯气隙中的磁场强度由霍尔探头测量。它产生与场强成比例的小输出电压。放大的电压代表传感器的输出信号。

VAC 建立了新的开环电流传感器产品线,具有坚固耐用的、符合汽车标准的霍尔元件,可实现高精度和线性度。它们非常适合测量 300 A 和 600 A 范围内的直流、交流和脉冲电流。

好处:
工作温度 -40 °C 至 150 °C
宽内开口,用于电缆和矩形母线,直径约为 ø 16 / 22 mm,或 4 x 21 / 6 x 26 mm
与闭环电流传感器相比,价格具有吸引力

技术数据
在整个温度范围内,标称电流的精度为 2 %
在整个温度范围内,标称电流的线性度为 1 %
频率范围 DC 至 20 kHz
初级导体和额定电压高达 1,000 V 的测量电子元件之间的电气隔离
符合 AEC-Q100 的汽车级霍尔 IC 标准
制造将符合VDA第19卷的“技术清洁度”

典型应用
高压电动汽车
48 V 电动汽车
混合动力电动汽车

编号         标称 峰值 原型         连接
K30549 300 425 300 HP 水平/销
K30553 600 850 600 HP 水平/销
K30554 600 850 600 VP 垂直/引脚
K30555 600 850 600 V 垂直,不带引脚,用于螺钉连接

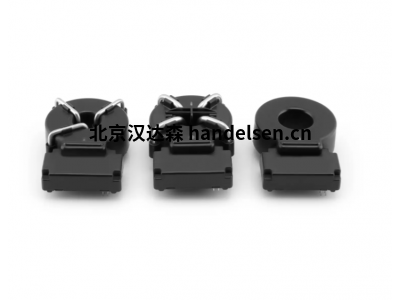

VAC 补偿电流传感器
高精度的电流测量

VAC 补偿电流传感器(闭环)采用VAC自己的磁性探头作为零场检测器,以实现电流测量的大精度。VAC 电流传感器覆盖 1.5 A 至 1,700 A 的三个量级初级电流。

优势:
低上升时间
在 0.4 – 0.7 % 的范围内具有佳的测量精度
频率范围 DC 至 200 kHz
温度依赖性非常低,初始变量几乎没有长期漂移
UL508 认证
性能高于带霍尔元件的传感器

典型应用:
变频器
光伏逆变器
风力涡轮机
电动汽车充电站
焊接逆变器
电源
机器人

典型属性
电源电压和输出可变 单极性 +5 V:电压输出 双极性± 12 V、± 15 V 或 ± 24 V:电流输出
高环境温度         +85 °C*
频率范围                 直流至 200 kHz*
最大误差               (@IPN,有效值@RT)≤ 0.7 %

VAC 补偿电流传感器的工作原理
待测电流IP在软磁芯中产生磁通量。传感器电子元件通过补偿电流I产生S相反方向的河流,并将流量的总和调节为零。这是通过磁场探头完成的,磁场探头位于磁芯的气隙中。在几kHz以上的频率下,由初级绕组、磁芯和次级绕组组成的磁性系统充当独立于电子设备的电流互感器。补偿电流的大小和形状对应于初级电流除以次级绕组的匝数。可以通过测量电阻从中获得电压。补偿电流传感器的主要优点是成像精度高,上升时间短,带宽宽。

与采用霍尔元件作为探头的补偿电流传感器相比,带磁性探头的VAC补偿电流传感器在整个应用温度范围内可实现更高的精度,并且输出信号中的噪声成分小。

产品:
VAC 4640-X100
VAC 4640-X101
VAC 4640-X102
VAC 4640-X150
VAC 4640-X151
VAC 4640-X152
VAC 4640-X154
VAC 4640-X156
VAC 4640-X256
VAC 4644-X056
VAC 4645-X010
VAC 4645-X030
VAC 4645-X060
VAC 4645-X080
VAC 4645-X211
VAC 4646-X100
VAC 4646-X101
VAC 4646-X111
VAC 4646-X112
VAC 4646-X161
VAC 4646-X200
VAC 4646-X201
VAC 4646-X300
VAC 4646-X400
VAC 4646-X410
VAC 4646-X412
VAC 4646-X413
VAC 4646-X460
VAC 4646-X651
VAC 4646-X652
VAC 4646-X653
VAC 4646-X654
VAC 4646-X662
VAC 4646-X761
VAC 4646-X763
VAC 4647-P765
VAC 4647-X160
VAC 4647-X161
VAC 4647-X260
VAC 4647-X261
VAC 4647-X262
VAC 4647-X263
VAC 4647-X264
VAC 4647-X460
VAC 4647-X461
VAC 4647-X661
VAC 4647-X662
VAC 4647-X663
VAC 4647-X664
VAC 4647-X761
VAC 4647-X762
VAC 4647-X763
VAC 4647-X764
VAC 4648-X052
VAC 4648-X053
VAC 4648-X054
VAC 4648-X300
VAC 4648-X400
