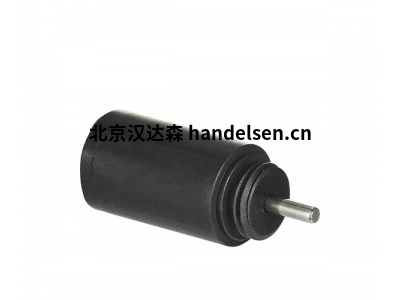

德国Faulhaber 两相步进电机，DM0620系列



品牌介绍

Fritz Faulhaber GmbH & Co. KG（成立于1947年，当时被称为“Dr. Fritz Faulhaber Feinmechanische Werkstätten”）首先开发了微型电动机的创新技术，该技术在驱动技术成型方面具有决定性意义。这项新开发的技术是钟形电枢电机。它为FAULHABER提供的大量驱动解决方案奠定了基础。该电机最重要的元素是由Fritz Faulhaber博士开发的自支撑，无芯斜绕设计，并于1965年注册了专利。





步进电机

DM0620系列



两相，盘式磁铁，每转20 步

主要特点

提升电流时的保持扭矩：0.39毫纳米

步进角（全步）：18 °

直径：6 毫米

长度：9.5 毫米



优势

经济高效的定位驱动器，不带编码器

高功率密度

非常高的加速度

可极快地改变方向

持久耐用

宽工作温度范围

可实现全步进、半步进和微步进操作

极低的转子惯量



系列编号：

DM0620SB013011

DM0620SB008011

DM0620SB004011



值：

22° 和标称电压下的数值 价值

每相标称电流（两相均开启） 0.08 安培

每相提升电流（两相均开启） 0.16 安培

相位电阻 30 Ω

相位电感 （1 kHz） 4.5毫高

保持扭矩（两相的标称电流） 0.25毫纳米

在提升电流下保持扭矩 0.39毫纳米

剩余扭矩，典型值 0.03毫纳米

反电动势振幅 0.83 V/k 步进/秒

电气时间常数 0.15 毫秒

转子惯量 0.5 ·10⁻⁹ 公斤平方米

步进角（全步） 18 °

角度精度 5 %

角加速度，最大值 780 ·10³ 弧度/秒²

谐振频率（空载时） 110赫兹

热阻 15 / 96.6 千瓦

热时间常数 3.2 / 120 秒

工作温度范围 -35 ...70 °C

绕组温度，最大值 130 °C

外壳材料 铝，黑色阳极氧化

质量 1.1 克

磁铁材料 钕铁硼
