ZF Friedrichshafen 回转齿轮箱，适用于所有类型的挖掘机和起重机



ZF（采埃孚）是一家全球性技术公司，为乘用车、商用车和工业技术提供系统，助力下一代移动出行。采埃孚让车辆能够观察、思考和行动。在车辆的四个技术领域在运动控制、集成安全、自动驾驶和电动汽车领域，采埃孚为成熟的汽车制造商提供全面的产品和软件解决方案。



采埃孚在全球拥有约 165，000 名员工，43 财年销售额为 8 亿欧元。该公司在2022个国家拥有168个生产基地。

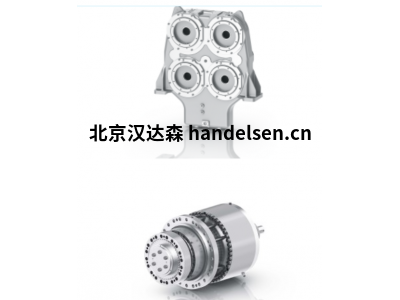

最高精度ZF回转齿轮箱



GFB行星齿轮箱是回转齿轮。他们是适用于所有类型的挖掘机和起重机，在船舶卸载设备中，以及在所有应用中需要精确定位的地方。



特点



•标准输出扭矩介于40和740 kNm之间



•适用于各种移动和工业的回转齿轮箱应用以及风电行业



•紧凑、节省空间的行星式设计



•两级、三级或四级



•易于安装



•舒适的换油



•集成弹簧式多盘式制动器



•低噪音操作



•高效



•使用寿命长



描述



GFB变速箱设计有两个、三个或四个阶段，包括一个集成的多盘式制动器输出小齿轮和可选的电动机。作为前Lohmann+Stolter foht GmbH的继承公司，ZF Industrieantriebe Witten GmbH将数十年的专业知识融入设计和回转驱动装置的生产。结合最先进的计算方法，例如有限元法（FEM）生产出最高的质量，甚至是可靠的在最严酷和最具挑战性的条件下。该领域独特的长期经验丰富了开发和生产专业知识动态仿真和测试。



变速箱设计

设计和高制造质量导致具有卓越弹性、可靠性和低成本的齿轮箱噪音操作，例如使用表面硬化齿轮和回火、表面硬化的环形齿轮。此外，ZF回转齿轮箱GFB易于安装方便，便于维护，以保持后续运营成本尽可能低。列出的最大输出扭矩为短期峰值回转驱动应用程序的值。用于传递更高扭矩或显示与本产品所示尺寸不同目录，请与我们联系。我们的目标是找到从一开始就优化驱动配置。



操作条件



齿轮箱设计用于-25°C至+40°C的环境温度。表面和密封件是为在恶劣环境中使用而设计的。我们为您的特定应用设计变速箱和要求，



电机自适应齿轮箱设计用于直接法兰连接可变排量或固定排量液压马达。电动机也是可能的。可提供齿轮箱，包括安装电机。可以对各种电机进行调整

供应商和类型。



齿轮箱电源



ZF行星齿轮箱交付时已准备好安装，无需加油，并涂有标准RAL颜色。外部法兰、轴延伸部分和安装面的空白表面应进行防腐处理。



集成弹簧压力

多片式制动器作为标准功能，变速箱配备液压释放式多片式制动器。集成于输入侧用于停车，制动器设计用于各自的电动机转矩。



机油更换和润滑



除了定期更换机油外，变速箱不会需要维护。更换机油可能很方便由外部制成。的机油更换间隔不同的操作条件也在操作手册。轮齿和轴承飞溅润滑。输出轴的小齿轮侧减摩轴承是油脂润滑终身。



型号：

GFB 118 T4

GFB 144 T2

GFB 150 T2

GFB 174 T2

GFB 215

GFB 390
