德国 FUNKE-0005 FP60-111-1-NH 双管板换热器产品简介

1.Funke管式换热器

固定管板式换热器

结构特点：

管板和筒体连接，管束不可抽芯，结构简单，可以在壳体增加膨胀节以满足不同温度应力的要求；

结构紧凑，可以提供优化布管，得到大的换热面积；

管程可以1、2、4、6等多种程数的布置，应用。

FUNKE的每种型号的产品都严格的经过理论计算和试验测试，在理论和实际运用中找到平衡点。

几十年来，FUNKE积累了大量的选型，制造经验，为客户提供的产品是FUNEK基本的要求。

应用领域：

固定管板式换热器是应用的换热器产品，可以应用于各种不同行业中对不同介质的加热或冷却。

U形管式换热器

结构特点：

U形管式换热器可抽出管束，方便管间清洗，同时U端可自由伸缩，解决温度补偿问题。

结构简单，密封面少，造价。

FUNKE采用的弯管工艺，严格控制换热管减薄量，同时在设计中着重考虑设备震动问题，有力的保证了设备的生命周期，恰当的利用了U形管换热器的特点。

应用领域：

适用于高温高压且管侧介质较洁净不宜结垢的工况，尤其适用于蒸发、冷凝等温差大的工况。

浮头式换热器

结构特点：

浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可在壳体内自由移动，管束与壳体之间没有温差应力；

清洗方便，管束可灵活抽出；

填料函式在较高的温度和压力下工作，但浮头结构复杂，造价高；

应用领域：

主要用于满足具有较高要求的(例如高温差)化工、炼油等行业。用于液体的换热、气体或空气的冷却以及蒸汽冷凝。

安全换热器-双管板换热器

双管板换热器避免了换热管与管板连接处的泄露造成的不安全性，但若换热管发生泄露仍然无法避免。

FUNKE专制研发了双管板、双层换热管的换热器，如此便可完全避免壳侧和管侧介质因为泄露而产生的危险，同时还安装了报警装置来时时产品运行情况。

FUNKE把客户的需求放在首位，赋予产品生命化，不断研发，挑战自我，追求，双管双管板换热器的研发成功恰当的诠释了这种理念。

主要用于对管侧介质和壳侧介质混合会造成爆炸等严重危险的行业以及对环保要求较高的行业，如化工、冶金、食品、多晶硅等。

套管式换热器

套管式换热器是由直径不同的直管制成的同心套管，并由U形弯头连接而成。

这种换热器中,一种流体走管内，另一种流体走环隙,两者皆可得到较高的流速，故传热系数较大。

另外，在套管换热器中，两种流体可为纯逆流,对数平均推动力较大。

套管换热器结构简单，能承高压,应用亦方便(可根据需要增减管段数目)。

填料函式换热器

结构特点：

采用了填料函式密封结构，管束可在壳体轴向自由伸缩，不会因壳壁与管壁热变形差而引起热应力。

其结构较浮头式换热器简单，加工制造方便，节省材料，造价，且管束可灵活抽出，管内、管间可以进行清洗、维修，操作方便易行；

应用领域：

应用于液体和液体的换热和气体的冷却。典型的应用有液压系统、大型汽车制造和造船等行业中作为中间冷却器和后冷却器。

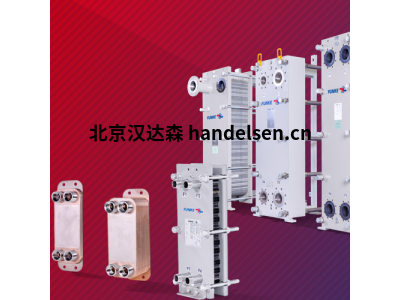

2.Funke板式换热器

对称型和非对称型板式换热器

FUNKE“FP”型板式换热器是一种传统的、常用的板式换热器，其采用的常规传热板片均由垫圈密封，相邻板片按正确方式组装后，形成密封的流体通道，冷热介质分别在各自流道中流动，达到良好的换热效果。

在加热、冷却、蒸汽冷凝等不同领域，“FP”型板式换热器都充分发挥了如下特点：

高传热系数

占地面积小

高度湍流达到自洁效果

结构紧凑，运行重量轻

易于维护和清洗

FUNKE“FP”型板式换热器采用的“Off-set”板型设计，能组合成对称或非对称流道，提供更加经济合理的产品。

“Off-set”板片不仅具有不同的波纹倾角，能实现热混合设计；并且能组合成非对称流道，使冷热介质的流道截面积不同，达到换热效果和压力损失的有利匹配。

相对对称型流道，非对称流道能提高总换热系数，节约成本效益达17%

宽间隙板式换热器

FUNKE“FPWG”型宽间隙板式换热器的板片具有大的波纹深度，流道直径达到传统板片的3倍，板片之间接触点较少，故流道通畅，流体可在流道内“自由”流动。

相对于管式换热器，由于波纹可导致高度湍流，所以传热，且紧凑并节省空间。

宽间隙板式换热器可用在造纸、纺织、制糖、食品等行业中处理含纤维或粗大颗粒的液体或高粘度液体。

全焊接板式换热器-钎焊板式换热器

FUNKE钎焊板式换热器的板束是用不锈钢材料压制的板片，采用纯度99.9%以上的铜箔或镍箔，置于真空炉内加热钎焊成一体。

除板束外，板束两端的端板以及介质进出口接管均与板束在真空炉内加工完成。

FUNKE钎焊板式换热器的主要特点是：换热、耐温耐压、重量轻、体积小、结构紧凑等。

适用于液压站、润滑站、空调系统、制冷系统、化工、余热回收等场合。

FUNKE提供TPL和GPLK两种类型的钎焊板式换热器。

TPL型号的板束为平滑板片加嵌入其中的紊流片组成，FUNKE根据使用工况的需求，合理安排紊流片的安装方位，以达到高效的换热效果。特别适用于液压站、润滑站、水站的冷却单元。

3.Funke风冷换热器

油/风冷换热器

FUNKE油冷换热器和风冷换热器（Oil/Air Cooler）由FUNKE德国总部原装生产。

标准产品，12种不同的尺寸可以满足不同工况的使用要求。

采用真空钎焊，大限度的减少焊接变形。保证在有污垢和有硬壳的条件下正常使用。

采用IEC三相交流电机驱动。的电机，在大运行速度下，符合噪声要求。

FUNKE油冷换热器和风冷换热器产品特点：结构紧凑，装配、使用、维护方便。

部分产品型号

德国 FUNKE-0001 LR-0.0805.2.96-0060/13

德国 FUNKE-0002 AB32-00/0.0806.2.96-0135/07

德国 FUNKE-0003 AB32-00/0.0806.2.96-0060/13

德国 FUNKE-0004 BCF301-2-0-4

德国 FUNKE-0005 FP60-111-1-NH

德国 FUNKE-0006 FP14-39-1-E

德国 FUNKE-0007 2.7111.2.01-0045.00 PS max.16.

德国 FUNKE-0008 C200 2003-3-1P

德国 FUNKE-0009 FP22-29-1-NH（DN50法兰）

德国 FUNKE-0010 FP22-29-1-NH 5个板片10个密封

德国 FUNKE-0011 FP22-29-1-NH DN50法兰

德国 FUNKE-0012 DN50法兰 FP22-29-1-NH

德国 FUNKE-0013 （法兰DN65）FP22-81-1-NH

德国 FUNKE-0014 DN65）FP22-81-1-NH

德国 FUNKE-0015 （法兰DN65）FP22-81-1-NH

德国 FUNKE-0017 FP14-161-1-NH、22.26M2

德国 FUNKE-0018 FP14-161-1-NH

德国 FUNKE-0019 FP14-161-1-NH

德国 FUNKE-0020 FP04-63-1-NH

德国 FUNKE-0021 FP16-39-1-NH
