SMW-AUTOBLOK 磨床的工作夹持系统和工件支架详情介绍



品牌介绍

SMW-AUTOBLOK公司是一家专注于以最优质的产品和服务实现客户目标和期望的工作控股公司。我们的母公司SMW-AUTOBLOK S.p.A.的产品为我们提供了市场上最大、最高质量的车削工件夹具。SMW-AUTOBLOK将库存的标准产品与训练有素的销售，服务和工程团队相结合，以便始终如一地以具有竞争力的价格为各行各业的客户提供理想的工件夹具解决方案。该组织努力更深入地了解客户的需求，以便提供针对特定客户应用的产品和服务。我们与客户建立诚实、开放的关系，以保持长期、互利的合作伙伴关系，以增强机床并推动现代制造。



SMW-AUTOBLOK 生产用于车削、磨削和铣削机床的工件夹具系统。我们设计、开发、制造和支持我们自己的所有产品，为全球行业设定标准。



研磨

磨床的工作夹持系统和工件支架。



分为：

分段套筒芯棒

气动煎饼缸

研磨固定架

空气卡盘

用于研磨的隔膜卡盘

人脸驱动程序



分段套筒芯棒

EM-S

分段套筒芯棒

电源驱动

分段套筒芯棒 Ø 18 - 105 mm

尺寸 1-4

扩展性大



应用程序/客户利益



•非常适合批量生产和耐磨的硬车削磨削，表面硬化和硫化夹紧套



•通过固定心轴体实现最高精度和高扭矩传输



•通过夹紧套的轴向夹紧运动进行轴向下拉=最佳面部用尽



•快速更换夹紧套，缩短设置时间



•空气感应准备





技术细节



•大的可扩展性0.8-1.2mm，具体取决于尺寸（夹紧套在直径为标称直径的±0.4 mm或±0.6 mm。）



•动力操作



•刚性设计，带浮动安装



•端面上用于轴向止动的螺纹孔



型号：

EM-S-1

EM-S-2

EM-S-3

EM-S-4

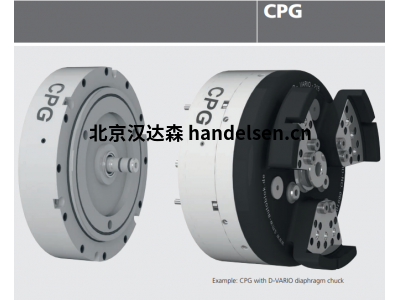

气动煎饼缸



CPG

用于膜片卡盘 D-VARIO 和端面驱动器 FDG

用于隔膜卡盘D-VARIO和端面驱动器FDG的气动煎饼缸

易于安装，无需液压装置的磨床和车床

工作压力 2-8 bar

空气/冷却液介质进给



应用程序/客户利益



•用于驱动隔膜卡盘D-VARIO和端面驱动器FDG

•无需液压装置即可轻松安装研磨机和车削机

•设计紧凑



技术特点



•工作压力2-8巴

•最大轴向活塞力推动21 kN，拉动7 kN

•1个额外的空气/冷却剂介质进料

•空气服务装置，带水分离器和必要的供油

•必要的供气管



标准设备                          奥德林示例

气动煎饼缸                        版本D-VARIO识别号045863

（不带供气管）                  版本FDG识别号045891

                                        APFL3识别号5302595



型号：CPG 215





研磨固定架



SRG

研磨固定支架



SRG-B

磨削稳定架，中心微调



磨削中心水平和垂直微调

可伸缩稳定扶手

压缩空气防尘和冷却液端口

通过接近开关进行监控

后续磨削的理想选择



应用程序/客户利益



•轴类工件在磨床上的支撑

•特别适合加工曲轴和凸轮轴

•通过磨削中心的灵敏微调

•适用于后续研磨

•用于自动装载的可伸缩稳定支撑臂

•监控过程安全的末端位置



标准型号:

SRG 0.8, SRG1,SRG 1 S  , SRG2  ,SRG 2 F ,SRG 3 F, SRG 4 F,SRG4.1FS,SRG-B 4F,SRG 5 F, SRG-B 5 F,SRG-B 5 FS.



空气卡盘



ACU-GRIND

高精度空气卡盘

卡盘尺寸 Ø 80 - 250 MM

高精度空气卡盘 Ø 80 - 250 mm



用于外径和内径夹紧

内置气动驱动，无需液压缸

用于通用磨削应用



应用程序/客户利益



•用于高精度车削和磨削的密封标准卡盘

•最高精度-跳动和重复性

•内置气动驱动，无需液压缸



技术特点



•底座钳口表面硬化

•重复性<0.002 mm

•proofl ine®卡盘=完全密封-低维护



型号；

AcuGrind 80

AcuGrind 100

AcuGrind 125

AcuGrind 150

AcuGrind 200

AcuGrind 250



用于研磨的隔膜卡盘

D

隔膜卡盘

快速钳口更换系统

膜片夹紧技术，快速更换钳口，适用于硬车削、磨削和高精度车削



直径 210-315 毫米

外径或节距线夹紧

离心力补偿

打样卡®盘 = 全密封 – 维护成本低



D-KOMBI

径向-轴向夹紧

快速钳口更换系统

隔膜夹紧技术，带下拉手指钳口/下拉手指快速更换



直径 210-400 毫米

径向和轴向夹紧

平坦的夹持力曲线

打样卡®盘 = 全密封 – 维护成本低



D-PLUS

膜片卡盘 - 开口中心

快速钳口更换系统

带快速钳口更换系统的开放式中心隔膜卡盘



直径 260-315 毫米

径向外径或节距线夹紧

带中心孔

离心力补偿

打样卡®盘 = 全密封 – 维护成本低



D-VARIO

隔膜卡盘

灵活的模块化系统

膜片卡盘，带中心线径向微调



直径 215 毫米

中心线径向微调

钥匙锁系统=快速定位不同齿数齿轮的钳口

带钳口的模块化系统，用于节距线或外部夹紧

打样卡®盘 = 全密封 – 维护成本低
