ROEMHELD 液压阀，用于控制和调整液压过程的阀门
| 张振涛 QQ：2853369883 手机：18518172483 电话：010-64714988-171 传真：010-84786709-667 邮件：sales18@handelsen.cn |
 |
 |
ROEMHELD 液压阀，用于控制和调整液压过程的阀门
品牌简介
ROEMHELD 是固定式工件夹具、快速换模、装配和搬运领域的全球市场领导者之一。
我们从一家铸铁厂起步，自 1940 年代末以来一直在生产工件夹具产品。我们当时和现在都在市场上推出了工业领域的重大发展。我们为我们的100多项专利感到自豪。
液压阀
用于控制和调整液压过程的阀门
分类；
方向控制阀 ND 4
方向控制阀组合 ND 4
方向控制阀 ND 6
方向控制阀 ND 10
高压截止阀
流量控制阀
系列
C2.320

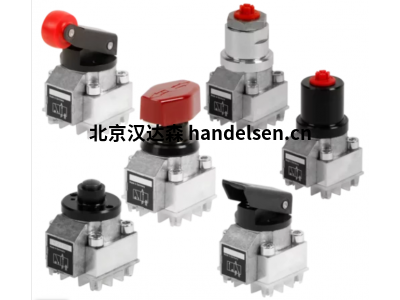

方向控制阀 ND 4
手动、机械或压力操作
最大工作压力 500 bar
描述
C 2.320 方向控制阀 ND 4
应用
直接操作的方向控制阀用于在无法或无法合理供电时控制液压元件。
这些方向控制阀可以直接控制液压消耗器或用作液压操作开关装置的先导阀。
封闭的流动方向是密封的。开关操作平稳无冲击。压力口中的过滤器插件可保护阀座免受粗杂质的影响。
技术数据
类型：球型提升阀，气密密封
连接类型：安装板（见附件）
接口尺寸：G 1/4
安装位置：任意，垂直优先
液压特性
最大工作压力： 500 bar
最大流量： 8 升/分钟
流动方向：仅在箭头方向上，如符号
所示 液压油：符合 DIN 51524 标准
操作手册类型：旋转手柄或感应杆
机械：感应滚轮或感应销
压力操作
：液压或气动
系列
C2.345
方向控制阀组合 ND 4
手动操作
单作用和双作用
最大工作压力 500 bar
描述
C 2.345 方向控制阀组合 ND 4
单作用版本
这些方向控制阀组合特别适用于操作多个夹紧系统中的各个夹紧点。
双作用版本
这些阀组合可用于操作双作用气缸。3/2方向控制阀和中间阀板由旋转旋钮操作，从而获得双作用功能。安装板的设计允许与单作用单元组合。
系列
C2.360
方向控制阀 ND 4
电动操作，用于电缆插座
最大工作压力 500 bar （350 bar）
C 2.360 方向控制阀 ND 4
技术数据
类型：提升阀，气密密封
安装类型：4 颗螺丝 M 6
拧紧扭矩：9.5 Nm
连接类型：安装板 见背面
液压特性
平均工作压力： 500 bar
平均流量： 8 升/分钟
流动方向：仅沿箭头方向，如符号
所示 液压油： HLP 22
电气特性
标称电压： +5% -10% 24 V 直流
浪涌功率： 18 W 保持功率： 18 W
功耗： 18 W
制作时间： 100 ms 制动时间：50 ms
最大循环次数：2000/h
占空比：100% ED
代码等级：IP 54
连接：用于电缆插座 EN175301-803 表格 A
系列
C2.530
方向控制阀 ND 6
电磁阀操作
最大工作压力 315 bar
描述
C 2.530 方向控制阀 ND 6
一般数据类型
：直动式滑阀
操作。规格：直流电磁阀，浸没在油中，紧急手动驱动
连接尺寸：针孔图像符合 DIN 24340 A 型、CETOP 4.2-4.3、ISO 4401 连接类型：底板安装 密封：4个密封环 9，8 x 12，8 x 1，8 丁腈橡胶（提供）
零件号 3002 068 安装
类型：4 个 M5 x 50 M5 x 50 - 10.9 DIN EN ISO 4762，
零件号 3300 466
阀座扭矩：8，1 Nm
安装位置：任意
液压数据
流体：液压油符合 DIN 51524
粘度范围：（2，8 ...500） x 10 - 6 米2/s
温度： – 30 ... + 80 ºC
工作压力： 端口 A， B， P ...315 巴
回油压力： 端口 T ...210 bar
泄漏率： ...20 厘米3/分钟 100 bar 时 ν = 36 x 10 - 6 m2/s 和 t = 50 ºC
流速： ...80 升/分钟
流量曲线：在 ν = 36 x 10 - 6 m 处测量2/s 和 t = 50 ºC
系列
C2.531
方向控制阀 ND 10
电磁阀操作
最大工作压力 315 bar
C 2.531 方向控制阀 ND 10
一般数据类型
：直动式滑阀
操作。规格：直流电磁阀，浸没在油中，紧急手动驱动
连接尺寸：针孔图像符合 DIN 24340 A 型、CETOP 4.2-4.3、ISO 4401 连接类型：底板安装 密封：4 个密封环 13 x 16.1 x 2 丁腈橡胶（随附）
零件号 3002 069 安装
类型：4 个 M6 x 40 -12.9 DIN EN ISO 4762
零件号 3301 200
阀座扭矩：15，5 Nm
安装位置：任意
液压数据
流体：液压油符合 DIN 51524
粘度范围：（2，8 ...500） x 10 - 6 米2/s
温度： – 30 ... + 80 ºC
工作压力： 端口 A， B， P ...315 巴
回油压力： 端口 T ...210 bar
泄漏率： ...30 厘米3/分钟 100 bar 时 ν = 36 x 10 - 6 m2/s 和 t = 50 ºC
流速： ...120 升/分钟
流量曲线：在 ν = 36 x 10 - 6 m 处测量2/s 和 t = 50 ºC
