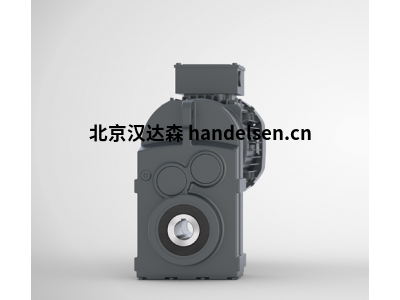

轴装减速机/轴装减速电机

系列 F_D... / F_TA...



轴式减速机采用纤薄设计，适用于空间有限的安装情况，由于轴向平行布置和插入功能，易于安装。驱动轴平行布置，偏移，与电机轴平行。这使得空心轴或实心轴减速机配置成为可能。扭矩值介于 240 Nm 和 8，900 Nm 之间。当与合适的驱动器结合使用时，这会产生容量高达 45 kW 的轴安装减速电机。电机侧安装的可能性使占用空间很小的驱动器（例如绞盘驱动器）能够与 KEB 的轴安装减速电机一起实现。



减速机采用轴向平行布置，带有“插入式”选项，易于安装



KEB的F减速机可以配备符合不同标准的电机适配器，也可以配备自由输入轴来代替电机。

可能的电机适配器： ：



IEC电机

尼玛电机

伺服电机



优势：



提供不同的输出轴和外壳版本

低档齿隙

加强轴承

改进的密封性



技术数据

轴装减速机/轴装减速电机



减速机    T2 [牛米] 传动装置（多级齿轮箱） P1 [千瓦]   驱动轴空心轴（H）

F2 245 3.37 ...170.20 (9,125.4)     1.5 Ø 25 x 50， H Ø 25

F3 470 3.70 ...190.26 (12,764)      4 Ø 30 x 60， Ø 35 x 70， H Ø 30， H Ø 35

F4 885 3.20 ...235.25 (16,236)      7.5 Ø 40 x 80， H Ø 40

F5 1,580 3.80 ...205.64 (16,911)      15 Ø 50 x 100，H Ø 50

F6 2,800 4.08 ...242.23 (20,876)      22 Ø 60 x 120， H Ø 60

F7 4,880 4.32 ...274,23 (21,379)      30 Ø 75 x 140， H Ø 70

F8 8,900 6.09 ...200.61 (22,5824)    45 Ø 90 x 170， H Ø 90



T2 [牛米] = 扭矩|P1 [kW] = 最大输入功率



选项

建筑类型



轴安装版本 1

齿轮设计



轴安装版本 1 F_A

轴安装版本 2 F_B

法兰安装型 F_C

轴安装版本加侧区 F_D

法兰安装版本加侧区 F_E



驱动轴



空心轴 – 无标记

输出轴 V

带热缩盘的空心轴 S



轴安装版本 2

齿轮设计



轴安装版本 1 F_A

轴安装版本 2 F_B

法兰安装型 F_C

轴安装版本加侧区 F_D

法兰安装版本加侧区 F_E



驱动轴



空心轴 – 无标记

输出轴 V

带热缩盘的空心轴 S



法兰安装型

齿轮设计



轴安装版本 1 F_A

轴安装版本 2 F_B

法兰安装型 F_C

轴安装版本加侧区 F_D

法兰安装版本加侧区 F_E





驱动轴



空心轴 – 无标记

输出轴 V

带热缩盘的空心轴 S



轴安装版本加侧区

齿轮设计



轴安装版本 1 F_A

轴安装版本 2 F_B

法兰安装型 F_C

轴安装版本加侧区 F_D

法兰安装版本加侧区 F_E



驱动轴



空心轴 – 无标记

输出轴 V

带热缩盘的空心轴 S





法兰安装版本加侧区

齿轮设计



轴安装版本 1 F_A

轴安装版本 2 F_B

法兰安装型 F_C

轴安装版本加侧区 F_D

法兰安装版本加侧区 F_E



驱动轴



空心轴 – 无标记

输出轴 V

带热缩盘的空心轴 S





型号：

F32A DM90LB4
