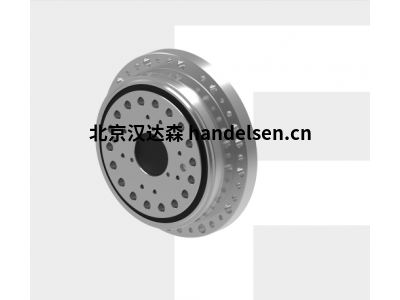

SPINEA法兰形壳体减速机Twinspin TS 220系列

SPINEA 凭借多年的技术支持和工程经验，SPINEA可以根据客户要求提供高度专业的解决方案。SPINEA对标准的G、T、E、H、M系列TwinSpin减速机，DS、DSH、DSM、DSF系列DriveSpin和RotoSpin模组系列进行各种设计修改。SPINEA的技术支持是基于TwinSpin、DriveSpin和RotoSpin在工业领域各种应用的专业建议，例如机器人、自动化、金属加工、医药、摄像系统、安保等。这些特殊解决方案的优势在于SPINEA 其紧凑的模块化设计、易于连接到支撑结构且严谨保证减速器密封。



优势:

集成化设计，

模块化设计，

易于连接到支撑结构，

严谨保证减速器密封。



SPINEA twinspin 系列

“高精度减速机”这一概念将高精度减速机和高精度十字交叉滚子轴承完全集成在一个单元中。 TwinSpin高精度减速齿轮专为需要高减速比、高动态精度、低传动损失、高转矩和高刚度、紧凑型设计减小安装空间、质量轻的应用而设计。



这种新的传动概念允许在机器人和自动化、机床、测量设备、导航系统、飞机工业、军事和医药领域、木材加工领域、打印机分支、纺织工业和玻璃处理、灌装机等应用中广泛使用。



TwinSpin 减速机基本元件:

壳体 - 包含高强度高精度轴径向轴承

输出轴封 - 在输出侧防止内部污染和减速机漏油

法兰 - 输入输出法兰都被定位螺栓固定，并且相对于壳体在十字交叉滚柱轴承保护下以输出转速运动

轴 - 高速旋转的原件，由滚珠轴承支撑。轴承的滚道直接由轴和法兰组成。通过轴承驱动偏心体从而驱动摆线盘运动

摆线齿轮 - 摆线的形状，50%同时啮合保证了传输高扭矩，保证了零背隙特性

传动原件 -将摆线齿轮的公转运动转化成自传运动



高精度减速机和高精度十字交叉滚柱轴承集成在一个单元中

SPINEA E 系列
SPINEA E 系列是带有法兰形壳体的Twinspin高精度减速机。 该系列内部包含精密减速机构和高强度交叉滚子轴承，又名“轴承式减速机”。这种设计可以把负载直接安装在减 速机输出法兰上，省去输出端的额外轴承。 E系列采用模块化设计，允许用户通过电机法兰的方式连接各种电机。 标准的E系列减速机为半密封状态；需要用输入法兰和垫圈密封。SPINEA可根据客户电机结构提供全密封带输入法兰的减速机。



优点

零背隙

力矩大

定位精度和重复精度高

扭转刚度和倾覆刚度大

尺寸小重量轻

速比大

效率高

寿命长

装配简单



E 系列特点

壳体

螺纹孔和通孔



输入法兰连接

轴封/适配法兰选项:

a) 电机连接法兰

b) 密封输入端盖

c) 根据客户要求不带法兰



输入轴选项

输入轴选项:

a) 带键输入轴

b) 特殊定制



安装和运行特点

针对机器人和一般自动化的特殊设计



SPINEA TS 70

SPINEA TS 80

SPINEA TS 110

SPINEA TS 140

SPINEA TS 170

SPINEA TS 200

SPINEA TS 220
