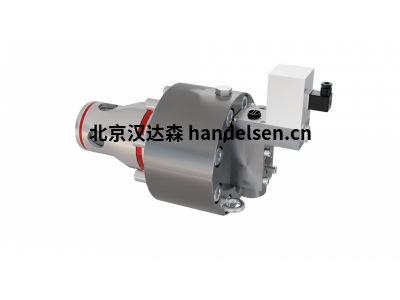

德国Hauhinco减压阀 PN500

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Hauhinco减压阀 PN500

工作压力： 500bar

公称尺寸： DN16

类型：减压阀

Hauhinco泄压阀 DN10 PN320

工作压力： 320bar

公称尺寸： DN10

类型：泄压阀

特征

直动式泄压阀

带有无泄漏金属锥形阀座密封件的座阀

所有部件均采用耐腐蚀材料制成，且易于更换

压缩弹簧作为预载元件

附件，带有 Hauhinco 连接图的结构板形式

功能

泄压阀用于液压泵的主压力设置以及液压驱动器和液压部件的压力保护。

在基本阀门位置，压缩弹簧 (3) 的力量作用在阀门活塞 (2) 上，并将其传递到阀座 (4)。阀座 (4) 和阀活塞 (2) 在锥面处形成阀门密封。通过转动调节螺母 (5)，压缩弹簧 (3) 被预加载，并设置所需的设定压力“Pe”。调节螺母(5)可用锁紧螺母(6)固定。

在阀门运行过程中，系统压力“Ps”通过 P 接头进入阀体 (1)，并在阀门活塞 (2) 的阀座区域产生液压（打开）力。只要液压打开力小于弹簧的设定关闭力，压缩弹簧 (3) 的力就会将阀门活塞 (2) 保持在关闭基本位置。如果系统压力“Ps”增加到力比反转为打开力 > 关闭力的程度，则阀门活塞 (2) 被压出基本位置，管线 P 和 T 连接，从而打开阀门。阀门开度随着系统压力的增加而按比例增加，直到达到阀门的大允许体积流量，请参见阀门特性。

技术数据

使用 97/3% HFA 介质在 20°C 下测量

一般的

重量5.3公斤

安装位置任何

环境温度-10 至 50°C（液压油，注意标准要求）

材料 阀门零件

材料 密封件不锈钢、青铜

NBR、PTFE、PUR

液压

液压接头P<= 320巴

液压接头T<= 50bar（观察压力设置内的反压）

液压响应压力Pe设定范围查看订单信息

限度。体积流量60 升/分钟

流动方向P->T

压力流体

- 介质 - 温度范围

- 介质 - 质量

- 小过滤精度水，HFA

5 bis 40°C

请参见 Hauhinco 介质要求，水，HFA

过滤精度 100µm

压力流体

- 介质 - 温度范围

- 介质 - 质量矿物油 HLP 符合 DIN51624-2

5 至 50°C

清洁度等级 -/19/16 符合 ISO 4406

根据要求使用其他压力液体。

包含在供货范围内

阀门的安装螺钉

根据客户规格设定压力

可根据要求提供工厂测试证书

6271642

6271634

6267491

Hauhinco泄压阀 DN3-DN6 PN350

工作压力： 350bar

公称尺寸： DN3、6

类型：泄压阀

Hauhinco泄压阀 DN20-DN25 PN450-PN500

工作压力： 500bar

公称尺寸： DN20、25

类型：泄压阀

Hauhinco泄压阀 DN40 PN350

工作压力： 350bar

公称尺寸： DN40

类型：泄压阀

Hauhinco比例驱动泄压阀 DN20-DN25 PN400

工作压力： 400bar

公称尺寸： DN20、25

类型：泄压阀
