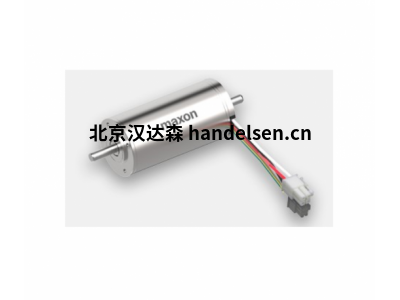

maxon EC-4pole22无刷电机仿真机器人高速机器人关节模组驱动
maxon EC-4pole22无刷电机仿真机器人高速机器人关节模组驱动
EC-4pole 上4 个永磁极增强功率密度，磁化部分安装在轴上，铁镍磁回环使涡流损耗保持在较小水平，磁回路中的磁化频率是2极的两倍。
maxon EC-4pole22无刷电机, 90 Watt | 高功率
EC-4pole 上4 个永磁极增强功率密度，磁化部分安装在轴上，铁镍磁回环使涡流损耗保持在较小水平，磁回路中的磁化频率是2极的两倍。
maxon无刷电机分类：
maxon_EC-4pole 22 HP
maxon_EC-4pole 22 HP
maxon_EC-4pole 30 HP
maxon_EC-4pole 30
maxon_EC-4pole 32 HD
maxon_EC-i 30 IE
maxon_EC-i 30
maxon_EC-i 30 HT
maxon_EC-i 30
maxon_EC-i 40
maxon EC-4pole22无刷电机, 90 Watt | 高功率
额定电压值
额定电压 48 V
空载转速 6900 rpm
空载电流 20.7 mA
额定转速 5550 rpm
额定转矩（最大连续转矩） 43.9 mNm
额定电流（最大连续负载电流） 0.679 A
堵转转矩 234 mNm
堵转电流 3.55 A
最大效率 86 %
特征值
相间电阻 13.5 Ω
相间电感 1.11 mH
转矩常数 66 mNm/A
转速常数 145 rpm/V
转速/转矩斜率 29.7 rpm/mNm
机械时间常数 1.72 ms
转子惯量 5.54 gcm²
热参数
外壳-环境热阻 12.2 K/W
绕组-外壳热阻 1.19 K/W
绕组热时间常数 4.62 s
电机热时间常数 482 s
环境温度 -20...+100 °C
绕组最高允许温度 +155 °C
机械参数
轴承类型 球轴承
最大允许转速 25000 rpm
轴向间隙 0 mm，径向负载为 < 3 N 时
0.14 mm，径向负载为 > 3 N 时
最大轴向载荷（动态） 4 N
最大轴向压配合力（静态） 53 N
（静态，支撑轴） 1000 N
最大径向载荷 16 N, 5 mm（距离法兰）
其它参数
极对数 2
相数 3
重量 125 g
maxon EC-4pole22无刷电机仿真机器人高速机器人关节模组驱动
齿轮箱润滑注意事项：
齿轮箱需要润滑才能保证其正常的使用寿命。
齿轮箱需要润滑才能保证其正常的使用寿命。
润滑剂仅在一定的温度范围内才能确保效果。
如果运行温度过高或过低，需要使用专用的润滑剂。
