hengstler ICURO RI58 系列增量型编码器直径58毫米

Hengstler 增量式编码器

从具有成本意识的标准类型到极其坚固耐用的重型产品，HENGSTLER 可以为每种应用提供合适的增量编码器。使用光学增量编码器时，安装在旋转轴承上的金属、塑料或玻璃制成的线编码盘会中断来自发光二极管的光束。线数决定了分辨率，即一圈中测量点的数量。光束的中断由受体元件感应并进行电子处理。然后，该信息在编码器输出端以矩形信号的形式提供。亨格斯特勒可以为旋转编码器提供每转多达10，000个脉冲。

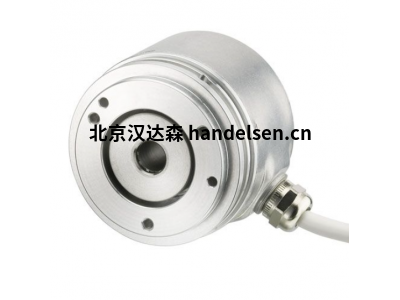

Hengstler ICURO RI58 增量型编码器

直径：58 毫米

分辨率：脉冲数：1-10000

实心/空心轴：空心 6 - 15 毫米，实心 6 - 12 毫米

防护等级：IP40 / IP50 / IP64 / IP67

接口：推挽式，推挽式互补式，RS422

UL、CE 认证

具有：高达 10000 个脉冲

-25°C 至 +85°C

高达 10000 rpm

高达 IP67

铝制外壳



Hengstler ICURO RI76 增量型编码器

Hengstler ICURO RI64 增量型编码器

Hengstler ICURO RI36 增量型编码器

Hengstler ICURO RI59 增量型编码器

Hengstler ICURO RX70 增量型编码器

Hengstler ICURO RX71 增量型编码器

Hengstler HD20 增量式

Hengstler HD25 增量式

Hengstler HSD25 增量式

Hengstler HSD37 增量式

Hengstler HSD38 增量式

Hengstler ISD25 增量型编码器

Hengstler ISD37 增量型编码器

Hengstler ICURO RI30 增量型编码器

Hengstler ICURO RI32 增量型编码器

Hengstler ICURO RI38 增量型编码器

Hengstler ICURO RI41 增量型编码器

Hengstler ICURO RI42 增量型编码器

Hengstler HSD44T 增量式

Hengstler ICURO RI58 增量型编码器

Hengstler ICURO RI76 增量型编码器

Hengstler ICURO RI64 增量型编码器

Hengstler ICURO RI36 增量型编码器

Hengstler ICURO RI59 增量型编码器

Hengstler ICURO RX70 增量型编码器

Hengstler ICURO RX71 增量型编码器

Hengstler HD20 增量式

Hengstler HD25 增量式

Hengstler HSD25 增量式

Hengstler HSD37 增量式

Hengstler HSD38 增量式

Hengstler ISD25 增量型编码器

Hengstler ISD37 增量型编码器

Hengstler ICURO RI30 增量型编码器

Hengstler ICURO RI32 增量型编码器

Hengstler ICURO RI38 增量型编码器

Hengstler ICURO RI41 增量型编码器

Hengstler ICURO RI42 增量型编码器

什么是旋转编码器？

旋转编码器，通常简称为轴编码器，是一种将角度定位转换为输出信号的机电设备。旋转编码器可以按其反馈类型大致细分为增量式或绝对式。



旋转编码器如何工作？

旋转编码器将电机轴等物体的机械旋转运动转换为电子信号。光学旋转编码器通过将带有标记的圆盘的 LED 灯照射到光学传感器上来测量旋转，以检测运动。磁性旋转编码器使用类似的原理，但在磁化轮转动时测量运动，并由磁性传感器检测。



旋转编码器的输出是什么？

增量式旋转编码器在 360 度旋转时输出无处不在的脉冲流，因此称为 PPR 每转脉冲数。增量式旋转编码器可以有一个通道输出（A），两个通道输出（AB，称为正交）以及可选的索引通道（Z）。

绝对式旋转编码器在 360 度旋转期间为每个位置输出唯一的数字字或位。该数字字必须以与控制系统相同的语言进行通信，并提供包括并行、串行、现场总线和基于以太网的通信协议在内的选项。



何时应使用旋转编码器？

旋转编码器应用于任何需要精确运动控制的应用。虽然可以向电机提供动力以使其转动，但要准确控制其实际转动速度需要实时反馈，以便控制设备可以增加或减少功率以实现一致的电机速度或轴位置。因此，旋转编码器在伺服电机反馈、机器人、工厂自动化等精密运动控制应用中不可或缺。
