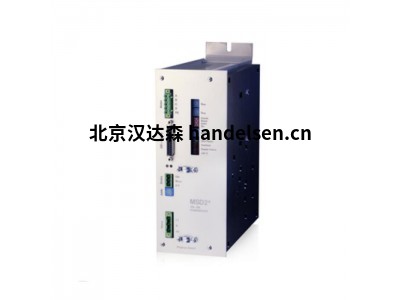

phytron步进电机控制器 MCC-1系列 双极控制

MCC-1 是 phytron的可自由编程的双轴步进电机控制器，是一款紧凑型独立单元，用于提供高达 3.5 APEAK 相电流的 2 相步进电机。 MCC 系列中的控制器具有许多输入和输出（数字和模拟）和编码器输入，用于步进位置监控以及连接限位开关的可能性，所有这些都是标准配置。 由于可用主机接口（USB、以太网等）的多样性，MCC 可以快速轻松地集成到现有应用中。



技术细节

可自由编程的单轴步进电机控制器，可独立运行

两相步进电机的双极控制

相电流高达 3.5 APEAK

电源电压 24 至 48 VDC

步进分辨率高达 1/256 步进

RS 485、RS 232、USB 或以太网接口

8 个双向数字输入/输出，电气隔离

用于启用电机的冗余设计硬件输入

编码器评估

紧凑的设计，尺寸仅为 127 x 55 x 110 毫米

适用于不同安装位置的壁挂式安装支架

DIN 导轨安装套件



应用：

医学和实验室技术

沼气厂

光学和测量技术



参数举例：

机械的

尺寸（宽 x 高 x 深）55 x 127 x 110 毫米； 73 x 127 x 110 毫米，附带 USB 转换器或终端适配器

重量660 克

壁挂式或导轨安装

特征

步进电机 适用于控制带有 4、(6) 或 8 引线接线的 2 相步进电机

电源电压控制器和电机：24 至 48 VDC；限位开关和输出：24 VDC

相电流高达 3.5 APEAK

步进分辨率1/1、1/2、1/4、1/5、1/8、1/10、1/20；更平稳的电机旋转：1/32、1/64、1/128 到 1/256 步的整步频率 40,000 步/秒

硬件错误检测 • 短路（相与电源之间；两相之间；电机内部接地））

•过温

• 欠压

电缆长度 电机：屏蔽：最大 50 m。

信号：屏蔽：最大 100 m。

诊断 LED 就绪、忙碌、错误

“远程”操作模式 - 通过总线； “本地” - 带顺控程序的独立模式

接口

用于 2 相步进电机的模拟输出 A、B、C、D

数字输出 8 个数字 I/O - 可编程为输入或输出 - 防过载，每个都与电源电气隔离/单独供电的 24 V 电源；

每个输出的最大负载为 1 A；所有输出均为 4 A

主机接口 可选：USB、以太网、RS 485、RS 232

模拟输入 2 x 10 位 AD 转换器 e． G。对于操纵杆。操纵杆电源（5 VDC；最大 100 mA）由控制器提供

数字输入 • 8 个数字 I/O - 可编程为输入或输出 - 电气隔离，24 V 输入电平

• 2 个限位开关：PNP NCC 或 NOC 型

• 1 个编码器，用于可选差分增量编码器或 SSI 绝对编码器；

由控制器提供（5.3 VDC，最大 200 mA）

• 2 电机使能

通信和编程

编程 MiniLog 格式符合 DIN 66025 – MiniLog-Comm®（包含在交付中） – LabVIEW® VI（包含在交付中）

存储器 128 kB 程序存储器

运行条件

温度 操作：+5 至 +50 °C；储存和运输：-10 至 +60 °C

污染程度 2 级

相对湿度 5 至 85 %，3K3 级，非冷凝

防护等级 IP 20
