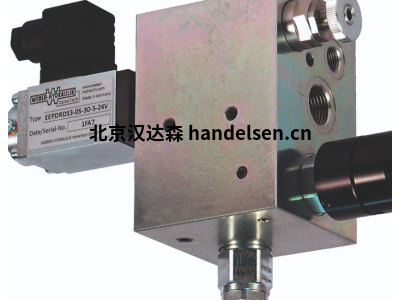

德国WEBER-HYDRAULIK ValveTech比例压力控制阀EPDR3-08
最大液压工作压力：315巴，带铝制歧管：210巴
流速：40 升/分钟
压力设定范围：见类型代码
流向：见液压符号
液压油：符合DIN 51524的矿物油，其他可根据要求提供
粘度范围：10-350 cSt
过滤：油清洁度符合ISO 4406（1999）
2013年16月18日，β5（c）>200的过滤器
重复性：<3%，PWM信号优化*
滞后：优化PWM信号时<5%*
*在阀门额定电流的20%至100%时
技术数据
机械设计：EEPDRS旋入阀T-11A或EEPDRM旋入阀
C-10-3、安装板NG 6中的EPDRSA旋入阀，
飞行员操纵的
尺寸：08
流体温度：-25°C 至+70°C
环境温度：-25°C至+50°C
储存温度：-30°C至+60°C（非冷凝）
安装位置：任意，最好水平
最大加速度5 g，十字路口
重量：EEPDRS3-08：0.76 kg，EEPDRM3-08：0.79 kg，
EPDRSA3-08/06：1，01 千克
材料：阀门零件：钢，安装板：铝
密封件：NBR、Viton可选
表面保护：外部零件：镀锌钢，
安装板：阳极氧化铝
额定电压：12V 直流，24V 直流
标称阀门电流：1.7 A（12 V），0.7 A（24 V）
标称电阻（R20）：4Ω（12V）、25Ω（24V）
功耗：额定阀门电流下16 W
换挡时间：100%ED
控制指令：PWM信号
PWM频率：通常为140 Hz（取决于应用）
防护等级：IP65，带正确安装和锁定的配对连接器
电气终端：电气插头符合DIN EN 175301-803（以前
DIN 43650）形状A，AMP初级定时器，未端接电线
电子控制器：参见第6章"电子设备和传感器"以及我们的
| 张曼丽 QQ：3541447690 手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn |
 |
 |
在线目录：www.weber-hydraulik.com
注：端口3（T）上的压力直接增加到设定压力。的总压力
端口A和T不得超过最大工作压力。
