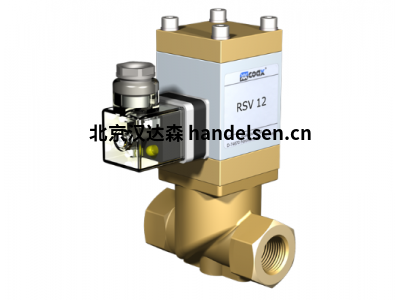

muller旁路阀RSV 12系列
| 孙经理 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
Müller 旁路阀是带有两个或三个接口以及两个切换开关位置（初始位置为关闭）的电磁阀。
Müller 在这种结构型式中，磁力驱动装置不是同轴固定的，而是横侧向（侧面的）固定的。另外，这种阀的结构不是压力平衡的，因此它可切换的压力范围明显小于同轴设计的阀。横侧向设计通常足以满足低压和低真空范围的粗真空应用，而且由于其结构简单，价格也颇具吸引力。旁路阀特别适用于包装，玻璃，金属和家具行业，稳定且开关迅速,作为用于起重工具（吸盘）的坚固而快速的切换阀使用。由于它们不需要动态密封，因此非常适合用在多尘环境中的粗糙部件上面。因此，我们也建议，可以将它们用于真空炉。因此也推荐在真空炉中使用。
DRV
DRV-系列产品（三通阀）带有三个接口以及两个切换开关位置。DRV是用于真空提升工具的传统阀门。根据吸盘和真空泵与阀门的连接布局，可以激活产品断电功能和产品断电排气功能该布局可以在发生电压或电源故障时，确保重物或贵重的负载是否可以不从提升工具上松脱下来。DRV-系列产品可供选择的口径为12至25mm，不适合液体介质。由于设计结构原因，压力限制为2 bar。
RSV
RSV-系列产品（管座阀）是带有两个接口以及切换开关位置的（初始位置 NC + NO ）阀门。这种传统的打开/关闭规格的产品的口径为12至50 mm，可在低粗真空中使用，并可以被用于气态和液态介质。由于设计结构原因，压力限制最大为10 bar。
RSV 12 参数：
端口 螺纹 G 1/2 - G 3/4
功能 NC / NO
压力范围 真空 0-10 bar
KV值 3,2 m³/h
介质 气态 液态
流向 见压力范围
开关周期 200 1/min
开关时间 打开 28 ms
关闭 30 ms
介质温度 DC -10 °C — +80 °C
AC -10 °C — +80 °C
环境温度 DC -10 °C — +80 °C
AC -10 °C — +80 °C
重量 1,3 kg
标称电压 Un 24 V DC +5% / -10%
Un 230 V 40-60 Hz AC +5% / -10%
驱动 DC 直流电磁铁
AC 内置式整流器的直流电磁铁
绝缘等级 H 180 °C
防护等级 IP65
负载率 ED 100%
连接 按DIN EN175301-803标准的插头, 形式A 4个位置X90°, 电线直 径 6-8 mm
常见型号：
RSV 12
RSV 20
RSV 25
RSV 32
RSV 40
RSV 50
DRV 12
DRV 20
DRV 25
参数
RSV 12
15 mm
螺纹
0 - 10 bar 3,2 m³/h
RSV 20
20 mm
螺纹
0 - 10 bar 6,8 m³/h
RSV 25
25 mm
螺纹
0 - 10 bar 7,5 m³/h
RSV 32
32 mm
螺纹
0 - 10 bar 8,2 m³/h
RSV 40
40 mm
螺纹
0 - 10 bar 14 m³/h
RSV 50
50 mm
螺纹
0 - 10 bar 19 m³/h
DRV 12
12 mm
螺纹
0 - 1 bar 2,7 m³/h
DRV 20
20 mm
螺纹
0 - 2 bar 9.1 m³/h
DRV 25
25 mm
螺纹
0 - 2 bar 12,8 m³/h
